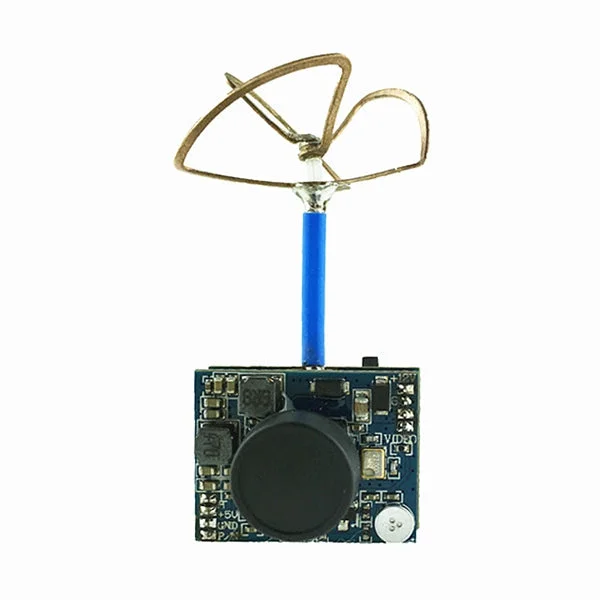

VTX-camera 5.8G 40CH 25mW/200mW schakelbaar 600TVL PAL/NSTC 4.8V-24V voor RC drone-Snelle verzending

Description

VTX-camera 5.8G 40CH Switchable 25mW / 200mW 600TVL PAL / NSTC

Beschrijving:Voeding: DC 4,8-24VStroomverbruik: 150mAh @ 12V (200mW) / 90mAh @ 12V (25mW)Vermogen schakelbaar: 25mW / 200mW (met drukknop)Formaat: NTSC / PALGezichtsveld (FOV): 120 °
Lens: M8Beeldsensor: 1/4 “600TVL CMOSMicrofoon: BeschikbaarPoort: 3p JST connector (GND, Power, PWM signaal)Kanaalweergave: Digitale TubeKanaalselectie: Drukknop / PWMAntenne gain: 3dB Omni-directioneelAfmetingen: 23 * 19 * 22mmAntennegrootte: 25 * 14mmGewicht zender: 7 gFrequentiekaart:FR1:CH1_5705MHz, CH2_5685MHz, CH3_5665MHz, CH4_5645MHz,CH5_5885MHz, CH6_5905MHz, CH7_5925MHz, CH8_5945MHzFR2:CH1_5733MHz, CH2_5752MHz, CH3_5771MHz, CH4_5790MHz,CH5_5809MHz, CH6_5828MHz, CH7_5847MHz, CH8_5866MHzFR3:CH1_5725MHz, CH2_5745MHz, CH3_5765MHz, CH4_5785MHz,CH5_5805MHz, CH6_5825MHz, CH7_5845MHz, CH8_5865MHzFR4:CH1_5740MHz, CH2_5760MHz, CH3_5780MHz, CH4_5800MHz,CH5_5820MHz, CH6_5840MHz, CH7_5860MHz, CH8_5880MHzFR5 (RaceBand):CH1_5658MHz, CH2_5695MHz, CH3_5732MHz, CH4_5769MHz,CH5_5806MHz, CH6_5843MHz, CH7_5880MHz, CH8_5917MHzPWM Functie:CH1_1150μs, CH2_1250μs, CH3_1350μs, CH4_1450μs,CH5_1650μs, CH6_1750μs, CH7_1850μs, CH8_1950μsOpmerking: wanneer PWM gedetecteerd wordt op 1500μs, schakelt het automatisch over naar de knopregelmodus.

Knop 1: Schakel ON / OFF, Vermogen instelbaarA. Na inschakelen, druk tweemaal in, groene LED-lampjes, start het verzenden.B. Lang indrukken voor 5 seconden, LCD-scherm toont een punt, vertegenwoordigt 200mW; lang indrukken voor 5 seconden, de punt uit, vertegenwoordigt 25mW.C. Druk tweemaal op om uit te 2: Band & Kanaal wisselA. Lang indrukken voor 3 seconden, verander de banden in de cirkel.B. Korte druk om kanalen te 3: Videoformaat. PAL standaardKortsluiting van de 3e pin en 4e pin is NTSC, ontkoppel ze voor 4: OSD-In.A. Pin 4 is Video-uitgang, Pin 3 is de doorvoer ingang.B. Voor OSD-gegevens, verwijder P3 en P4, verbind P4 met OSD-ingang, verbind P3 met OSD-uitgang (de ontvanger ontvangt de OSD-gegevens).Het heeft de functie inbegrepen:1 x camera1 x 3pin JST siliconen kabel
