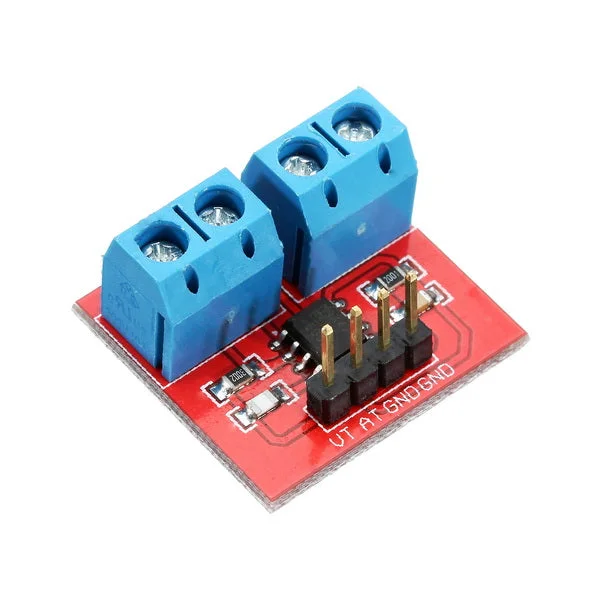

Voltage- en stroomsensor module voor Arduino-Snelle verzending

Description

Beschrijving:

Deze module kan worden gebruikt om de stroom en spanning in een circuit te meten. Het principe van de spanningsmeting is gebaseerd op het ontwerp van een resistieve spanningsdeler, waardoor de invoerspanning op de rode terminalconnector tot 5 keer kleiner wordt. Voor Arduino-analoge ingangen tot 5V mag de invoerspanning van de spanningsdetectiemodule niet groter zijn dan 5V x 5 = 25V (bij gebruik van 3.3V-systemen mag de invoerspanning niet groter zijn dan 3.3V x 5 = 16.5V). Voor Arduino AVR-chips met 10-bits AD simuleert deze module een resolutie van 0.00489V (5V/1023), waardoor de minimale invoerspanning voor de detectiemodule 0.00489V x 5 = 0.02445V is. De MAX471-chip op de printplaat wordt gebruikt om de verbruikte stroom van de belasting te testen.

Parameters:

• Testspanningsbereik: DC 3 – 25V (Arduino werkt op 5V) of DC 3 – 16.5V (voor Arduino werkt op 3.3V)
• Teststroombereik: DC 0 – 3A, precisie 2%, stroom- en spanningsverhouding is 1V/A

Beschrijving van de detectiepinnen:

• VT: spanningsdetectiepin, de gedetecteerde spanning is 1/5 van de invoerspanning.
• AT: stroomdetectiepin
• GND: aansluiten op de Arduino GND
• VOUT/VIN: VOUT = VIN

In de verpakking inbegrepen:

• 1 x Voltage- en stroomsensor module
