Vluchtcontroller met OSD en barometer voor RC-drone-Snelle verzending

Description

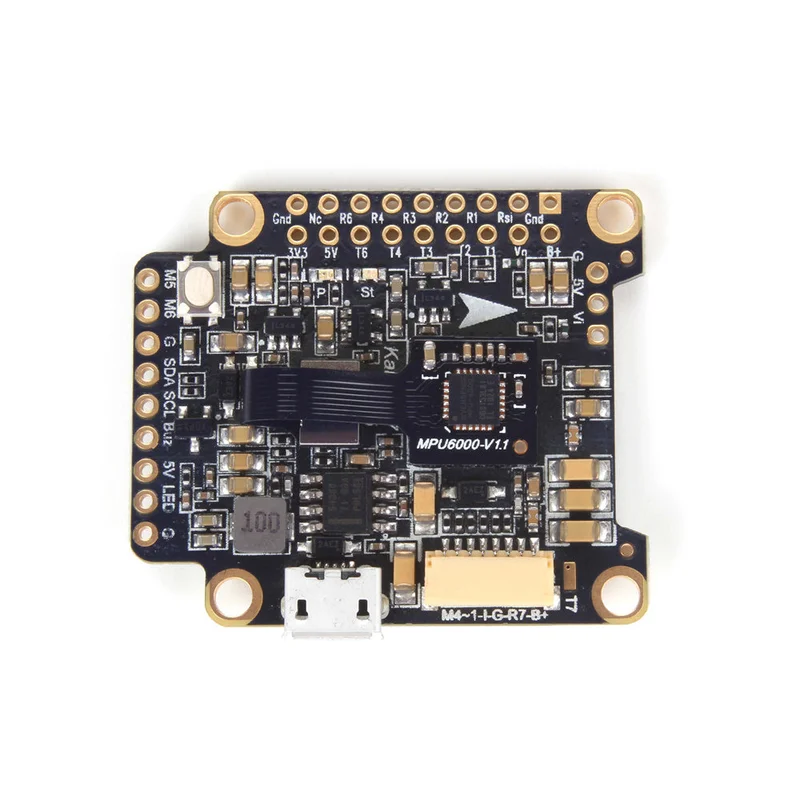

Deze vluchtcontroller maakt het eenvoudig om uw multirotor te bouwen. Het integreert de flight controller (FC) en het on-screen display (OSD) in één. De lay-out van de controller maakt het gemakkelijk om andere componenten aan te sluiten, terwijl de bouw netjes en opgeruimd blijft. De IMU is opgewaardeerd naar de MPU6000, met een opnieuw ontworpen en betrouwbaardere dempingsstructuur.

Specificaties

• MCU: STM32F745 32-bits processor
• IMU: MPU6000 (SPI)
• Barometer: BMP280
• Stroomsensor: maximaal 130 ampère meetbaar
• USB VCP-stuurprogramma (alle UART’s kunnen tegelijkertijd worden gebruikt; USB neemt geen UART op)
• 6 hardware UARTS (UART1, 2, 3, 4, 6, 7)
• Alle UARTS ondersteunen hardware-inversie. SBUS, SmartPort en andere omgekeerde protocollen werken op elke UART zonder “hack ongedaan maken”.
• Ondersteunt alleen seriële ontvangers (SBUS, iBus, Spektrum, Crossfire). PPM- en PWM-ontvangers worden niet ondersteund.
• TF-kaart voor Blackbox-logging
• Afmetingen: 35x41x7 mm (inclusief schuimgemonteerd gyroboard in hoogte)
• Montagegaten: standaard 30,5 mm vierkant tot midden van de gaten
• Gewicht: 8 gram

Kenmerken

• Ondersteunt Betaflight, Butterflight en Cleanflight.
• Betaflight OSD. Wijzig PID’s, pas configuratieparameters aan en wijzig video zendkanaal en vermogensniveau met uw zenderstokken en bril.
• Zachte montage ingebouwd. De IMU-chip (“gyro”) is trillingsdempend gemonteerd met schuim, waardoor u het bord zelf niet zacht hoeft te monteren.
• IMU met hoge prestaties, weinig ruis en hoge gevoeligheid. MPU6000 met 6-assige gyroscoop en accelerometer.
• Klaar voor autonome vlucht: geïntegreerde BMP280 barometer en SCL/SDA-pads voor gebruik met externe GPS/magnetometer-eenheden.
• Speciale bootloader-knop voor eenvoudig flitsen van firmware.
• Een onopvallend ontwerp past in zelfs zeer compacte frames.
• Ingangsspanning van 7V tot 42V. Voed het bord rechtstreeks vanuit het flight pack, tot 6S (op “B +” pad alleen).
• Automatische spanningsbewaking. Geen aparte vBat-draad nodig; de controller bewaakt de spanning rechtstreeks van de voeding.
• Gefilterde spanningsuitgang voor schone, ruisvrije video. Ingebouwde regelaars leveren 5V met maximaal 2A en 3,3V bij maximaal 200 mA voor randapparatuur zoals ontvanger, videocontroller, FPV-camera of LED-strip.
• Ondersteunt BLHeli-doorvoer voor eenvoudige ESC-upgrade en -configuratie.

Pakket inbegrepen:

• 1x vluchtcontroller
• 1x foam
• 1x FFC
• 1x JST SH 8pin 150 mm kabel
