Vector netwerk analyzer 50 kHz – 3000 MHz-Snelle verzending

Description

Omschrijving:1. Frequentiebereik: 50 kHz ~ 3000 MHz;2. RF-uitgangsvermogen: -9 dBm (1 GHz interne fout: ± 1 dB);3. Frequentienauwkeurigheid: <0,5 ppm;4. S21 dynamisch bereik: 70 dB (1,5 GHz), 60 dB (3 GHz);5. S11 dynamisch bereik: 50 dB (1,5 GHz), 40 dB (3 GHz);6. 2-poorts retourverlies: 20 dB typ. (1,5 GHz), 13 dB min. (3 GHz);7. USB-interface: USB type-C communicatiemodus: CDC (serieel);8. Aantal ijkpunten: 101;9. Aantal scanpunten: 101;10. Display tracking: 4 sporen;11. Markering: 4 markeringspunten (de markeringsbalk kan op en neer over het scherm worden bewogen);12. Instelling opslaan: 5 (opgeslagen instellingen kunnen direct worden opgeroepen bij de volgende keer opstarten, zonder opnieuw te kalibreren);13. Scantijd: ongeveer 1,9 s per scan (50 kHz ~ 3000 MHz volledige band);14. Ondersteunde parameters: S-parameter, VSWR, SWR, fasediagram, groepsvertraging;15. 4,3 inch IPS LCD, IPS TFT (800x480) met een kijkhoek van bijna 180 graden, langdurig gebruik doet geen pijn aan de ogen;16. Aluminiumlegering behuizing om elektromagnetische interferentie effectief af te schermen, met een S21 dynamisch bereik beter dan 80 dB bij 1 GHz;17. Compact ontwerp, afmetingen: 125 mm x 75 mm x 20 mm, lichtgewicht en draagbaar;18. RF-interface: SMA, geschikt voor diverse geteste onderdelen;19. Voorzien van een 5000 mAh lithiumbatterij, levensduur tot 7 uur;20. Volledig touchscreen-ontwerp met ondersteuning voor drie zijknoppen voor flexibele bediening;21. Ondersteuning voor Chinese en Engelse menu-omschakeling;22. Instelbare schermhelderheid;23. Firmware-upgrade mogelijk via een virtuele USB-stick zonder programmeur, enkel met een USB-kabel;24. USB-voedingsuitgangsinterface, 5V / 1A (kan als powerbank worden gebruikt);25. Oplaad IC met hoge stroom (2A) voor snellere oplaadtijd;26. Ondersteunt verbinding met een computer voor weergave en bediening;27. Gewicht met plastic doos: 400 g;

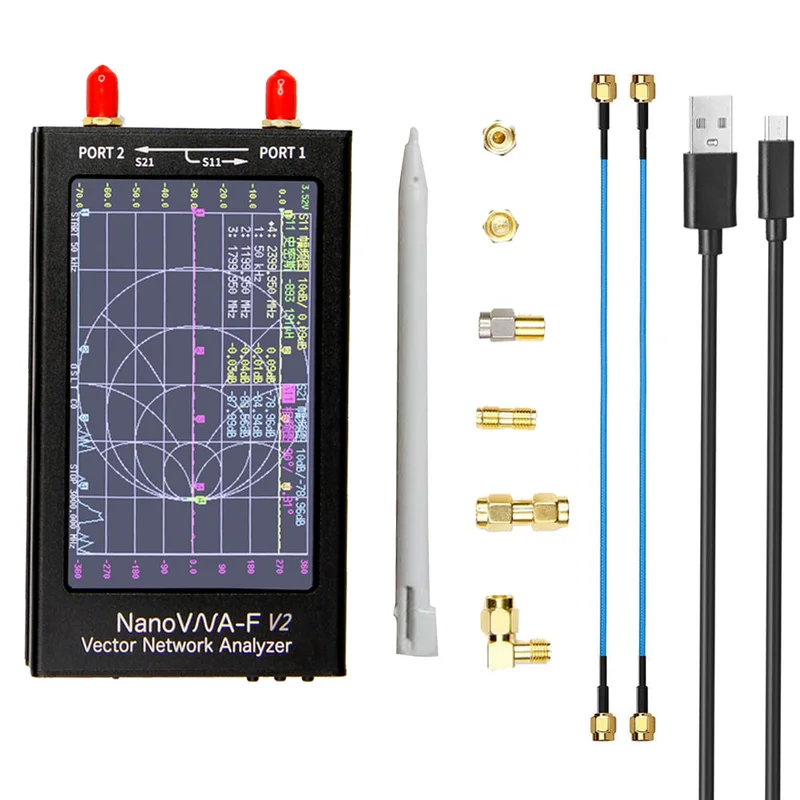

Pakket bevat:1 x hoofdeenheid;2 x SMA-jj RG405 verbindingskabel van 20 cm;1 set kalibratieonderdelen (50 Ω standaardbelasting x1, open circuit kalibratiestuk x1, kortsluiting kalibratiestuk);1 x SMA vrouwelijke connector;1 x SMA elleboogconnector;1 x Type-C datakabel;1 x aanraakpen;1 x verpakking;
Opmerking:Met de bijgeleverde kalibratieonderdelen kan het instrument na kalibratie nauwkeurige meetresultaten leveren. Bij wijziging van meetomstandigheden, zoals het toevoegen van een overgangslijn of het wijzigen van het frequentiebereik, is herkalibratie nodig. Alle parameters kunnen worden opgeroepen via de functie “callback”. Bij minder strenge eisen kan een volledige bandkalibratie worden uitgevoerd. Het apparaat kan ook worden gebruikt na wijziging van het frequentiebereik, maar er kan een bepaalde fout optreden.
