Beschrijving:

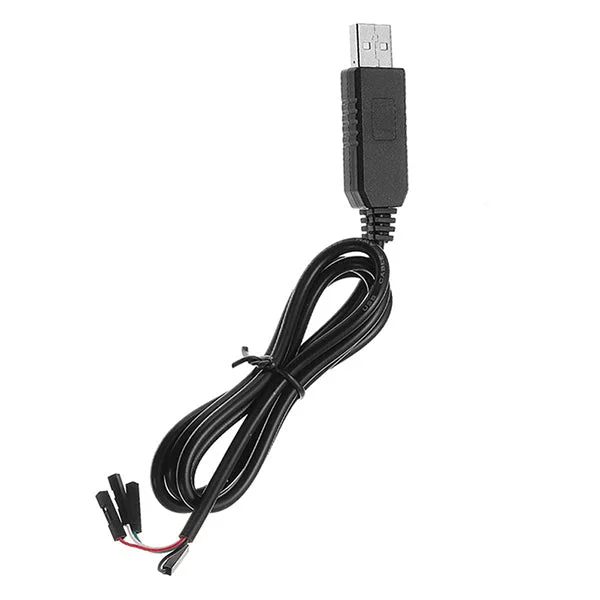

Deze USB naar RS232 TTL kabeladapter module biedt een eenvoudige en handige manier om uw RS232 TTL-apparaten of demo-borden aan te sluiten op een computer via de USB-poort. De module is uitgerust met een PL2303HX chip en ondersteunt een uitgangsspanning van 5V.

Specificaties:

• Ingebouwde TTL COM PC-PL2303HX chip
• Standaard USB type A mannelijke connector en TTL 4-pins connector
• Kabellengte: 1000 mm
• Compatibel met Linux, Mac, WinCE en Windows (XP, 2003), Vista, Win 7
• Kleurcodering: Zwarte kabel – GND, Groene kabel – TXD, Witte kabel – RXD, Rode kabel – VCC (5V)

Verbindingsmethode:

Voor de verbinding zijn slechts drie signaallijnen nodig: RX, TX en GND, samen met VCC.

Opmerking:

Na het instellen van de 3.3V en 5.0V uitgang (voor de voeding van de microcontroller) hoeft u de machine niet te upgraden. Verwijder de kleine plaat uit de computer, zet de jumper aan en laad niet op om schade aan het apparaat te voorkomen. De spanning is 5V. U kunt de plastic afdekking bij de USB-connector verwijderen en de voeding van 5V naar 3.3V solderen om 3.3V-onderdelen te ondersteunen.

Pakket bevat:

1 x USB naar RS232 / TTL kabeladapter module
