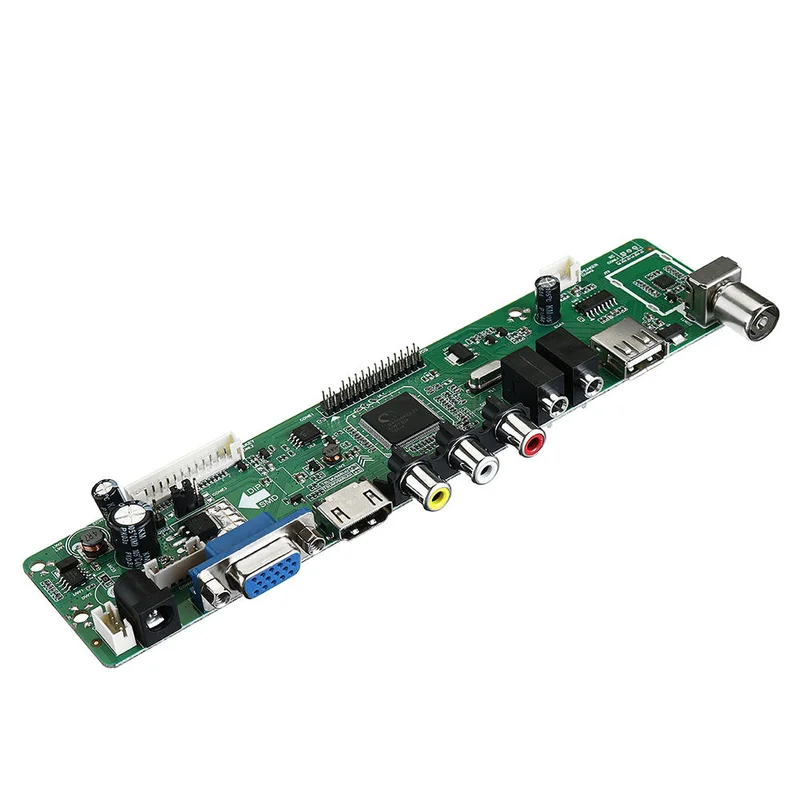

Universele LCD-TV controller driver board-Snelle verzending

Description

Invoering:
Deze multifunctionele en energiezuinige LCD-TV-besturingskaart ondersteunt een enkele of dubbele 8-bit LVDS resolutie tot 1920 x 1080.

De controller ondersteunt analoge TV-front-end (PAL / SECAM / NTSC) demodulator. HDMI, USB, PC-RGB, oortelefoonuitgang, AV video- en audio-ingang zijn inbegrepen, evenals een ingebouwde audioversterker met 2 x 3W (4 ohm) / 2 x 1.5W (8 ohm) uitgangen.

Software-upgrades en multimedia-afspeelfuncties zijn mogelijk via de USB-sleuf.

Omschrijving:

• Taalondersteuning: Russisch, Engels, Chinees, Frans, Duits, Italiaans, Birmees
• Schema van de chip: 8503C
• Invoerinterface: PC / HDMI / TV / USB multimedia afspelen
• Voltage: DC 12 V 3-5A, 4A is aanbevolen
• Scherminterface: LVDS Single 6/8, Double 6/8
• Schermspanning: 3.3V / 5V / 12V
• Resolutie: ondersteunt een scherm met een hoge resolutie van 1920 x 1080, 7-55 inch LVDS

Invoer specificaties:

• ATV ontvangstbereik: 48.25MHz ~ 865.25MHz
• Impedantie invoeren: 75 ohm
• Video systeem: PAL, SECAM, NTSC
• Geluidssysteem: BG, DK, M, N, L / L’
• Max. kanalen: 200

Video-invoer:

• AV video systeem: PAL / NTSC / SECAM
• Video niveau: 1,0 Vp-p ± 5%
• Ondersteunde resoluties: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Audio-ingang:

• PC-RGB oortelefooninvoer: 0.2 – 2.0 Vrms
• AV L / R RCA-ingang: 0.2 – 2.0 Vrms

Audio-uitgang:

• Max uitgangsvermogen: 2 x 3W (4 ohm)
• Oortelefoonuitgang: 2 x 10mW (32 ohm) (max)

Sleutelfuncties:

• POWER, INPUT MENU CH +, CH-, VOL +, VOL-

Voeding:

• Invoer: DC12V
• Energiebeheer: Stroomverbruik standby < 0,5W (alleen board)
