TFT LCD/SD-kaartschild voor Arduino DUE – 32pin en 40pin ondersteuning-Snelle verzending

Description

Beschrijving:

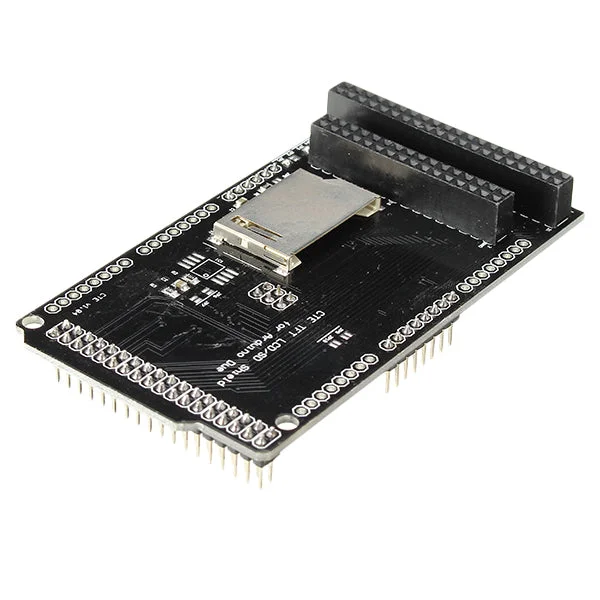

Met dit TFT LCD-schild kunt u TFT LCD’s met een snelheid van 84MHz gebruiken in combinatie met de Arduino DUE. Het schild is ontworpen voor twee soorten LCD’s:

• 40-pins versie LCD-scherm, vaak gebruikt in eerdere versies van het TFT Mega shield voor de MEGA 2560.
• 32-pins versie LCD, gebruikelijk in STM32 ontwikkelborden (gesoldeerd).

Het schild leidt alle LCD-gegevenspinnen naar poorten PC1-PC8 en PC12-19, en de besturingspinnen naar PD0-PD3. Dit ontwerp maakt hoge snelheid gegevensoverdracht mogelijk (drie cycli per schrijfstroboscoop naar het LCD-scherm), wat de weergavesnelheid maximaliseert. De SPI-interface (voor SD- of flashbesturing) is verbonden met de ISP-header van de DUE, zodat een snelle SPI-overdracht met DMA kan worden gerealiseerd.

Het schild is compatibel met de DUE en de volgende LCD-modules:

• 2.2″ TFT LCD-module (220×176)
• 2.8″ TFT LCD-module (320×240)
• 3.2″ TFT LCD-module met lettertype IC (320×240)
• 3.2″ LCD-module met hoge resolutie TFT en lettertype IC (480×320)
• 3.5″ TFT LCD-module met lettertype IC (480×320) (volledige kijkhoek IPS-paneel)
• 4.0″ TFT LCD-module met lettertype IC (480×320)
• 4.3″ TFT LCD-module met lettertype IC (480×272)
• 5.0″ TFT LCD-module met lettertype IC (800×480)
• 7.0″ TFT LCD-module met lettertype IC (800×480)

Kenmerken:

• Sluit TFT LCD eenvoudig aan op het DUE moederbord, geen losse draden nodig.
• Compatibel met 40-pins versie LCD, vaak gebruikt in het TFT Mega Shield.
• Ook compatibel met 32-pins versie LCD, gebruikelijk in STM32 ontwikkelborden.
• Ingebouwde SD-kaartsleuf met instelbare CS-selectie.
• Ingebouwde SPI-flitserafdruk met instelbare CS-selectie, ondersteunt Font IC voor tekstweergave op het LCD-scherm en de SPIFlash-bibliotheek.
• LCD-voeding 3.3V en 5V selecteerbaar via soldeersprongers.
• LCD-achtergrondverlichting (LEDA +) 3.3V, 5V of PWM selecteerbaar via soldeersprongers.
• Pinnen zijn gerold om CPU-cycli te verminderen, wat resulteert in snellere weergavesnelheid.

Pakket inbegrepen:

• 1 x TFT LCD/SD-kaartschild voor Arduino DUE
