Description

Voorzieningen:

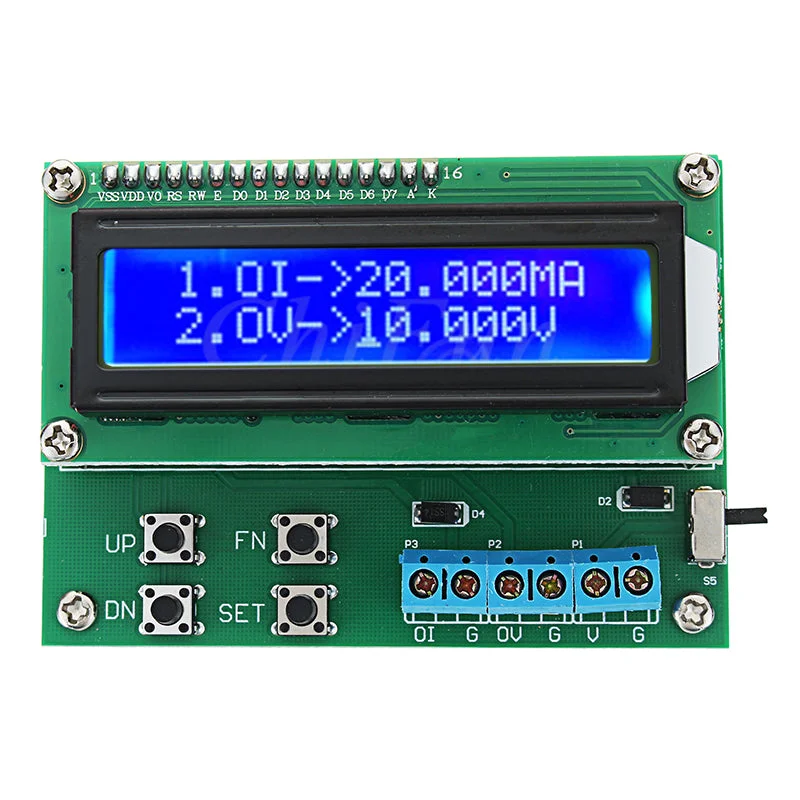

Deze stroom- en spanningssignaalgenerator kan een dubbel 0-20mA stroomsignaal en een 0-10V spanningssignaal produceren. De module is eenvoudig te gebruiken met invoer via de toetsbediening en update direct het uitgangssignaal.

• 1602 scherm met achtergrondverlichting, standaard LCD 1602-interface.
• Actieve uitgang 0-20mA, beeldschermresolutie 0,001mA, regelnauwkeurigheid 0,1mA.
• Voltage 0-10V output, schermresolutie 0,001V, laadstroom minder dan 10mA.
• Polariteitsbescherming voor ingangsspanning.
• Simuleert de uitvoer van de zender.

Toepassingen:

• Signaalgenerator.
• Waarde-regulator.
• Instrumentkalibratie.

Voedingsinterface:

• CN1 “+” geeft een positief ingangsvermogen aan.
• CN1 “-” geeft het negatieve ingangsvermogen (GND) aan.

Uitgangssignaal:

• CN2 “OI” geeft de actieve stroomuitvoer aan.
• CN2 “G” geeft actieve uitgangsstroom (GND) aan.
• CN3 “OV” geeft de spanning aan.
• CN3 “G” geeft de gemeenschappelijke uitgangsspanning (GND) aan.

Gebruiksmethode en procedure:

• FN:Functieomschakeling. Druk op FN (K4) om de cursor op en neer te bewegen in de eerste en tweede regel. Schakel stroom- en spanningsuitgangen.
• SET:Schakelbewerking. Druk op SET (K3) om de cursor “-” naar links te verplaatsen en de stappen voor verhogen en verlagen aan te passen.
• UP:(K1) Incrementele toename.
• DN:(K2) Incrementele reductie.

Druk op de codeschakelaar S1 om de stroom in te schakelen, het display licht op. De huidige uitgangsinstelling kan worden aangepast door de FN-toets te wisselen en de cursor naar de eerste regel te verplaatsen. Druk op SET om de cursor naar het in te stellen uitvoerbit te verplaatsen en gebruik UP of DN om de waarde te verhogen of te verlagen.

Voorzorgsmaatregelen:

• Controleer voordat u stroom toevoert of de positieve en negatieve polen van de voeding correct zijn aangesloten.
• Spat geen water op het apparaat, dit kan leiden tot abnormale werking.
• Plaats het apparaat op een plat isolerend object.
• Maximale stroomuitgang 20 mA, maximale belasting 500 ohm.
• Maximale uitgangsspanning 10V, belastingsweerstand > 3Kohm.
• De maximaal toegestane spanning: 30V (tussen elke terminal).

Pakket bestaat uit:

• 1 x signaalgenerator.
