Set van 3 spanningsvergelijker modules met omgekeerde beschermingsindicatie-Snelle verzending

Description

Omschrijving:

Aan boord bevindt zich een relais-activeringsschakelaar, waarmee de relaisactie of reset vrij kan worden gekozen. De module is uitgerust met een anti-beschermingsdiode, waardoor de voeding de chip of het circuit niet beschadigt. Daarnaast is er een relais-activeringslamp voor gemakkelijke observatie.

• Werkspanning: 12V (Bij gebruik van verschillende relais kan de werkspanning worden aangepast; bij 5V gebruik, schakel naar een 5V relais)
• Ingangsstroom: groter dan 100mA
• PCB-afmeting: 5,8 x 3,7 cm
• Belasting: 250V 10A AC of 30V 10A DC (gebruik een stroom binnen dit bereik)

Modulefunctie:Afhankelijk van de spanning van de comparator zal het relais werken of resetten.

Functie 1:Wanneer de kortsluitkap IN2_CS is aangesloten, voer een spanning in (invoer op J1) ter vergelijking met de referentiespanning die op de module is ingesteld. Als de zelfremmende schakelaar in de veertoestand is en de ingangsspanning groter is dan de referentiespanning, werkt het relais; anders wordt het relais gereset. In de persstaat reset het relais als de ingangsspanning groter is dan de referentiespanning.

Functie 2:Wanneer de IN2_CS-kortsluitkap is verwijderd, kunnen twee spanningssignalen worden ingevoerd ter vergelijking (invoer in J1 en J5). Als de zelfremmende schakelaar in de veertoestand is en de ingangsspanning IN1 groter is dan de IN2-spanning, werkt het relais; anders wordt het relais gereset. In de persstaat reset het relais als de ingangsspanning IN1 groter is dan de IN2-spanning.

Pakket inbegrepen:

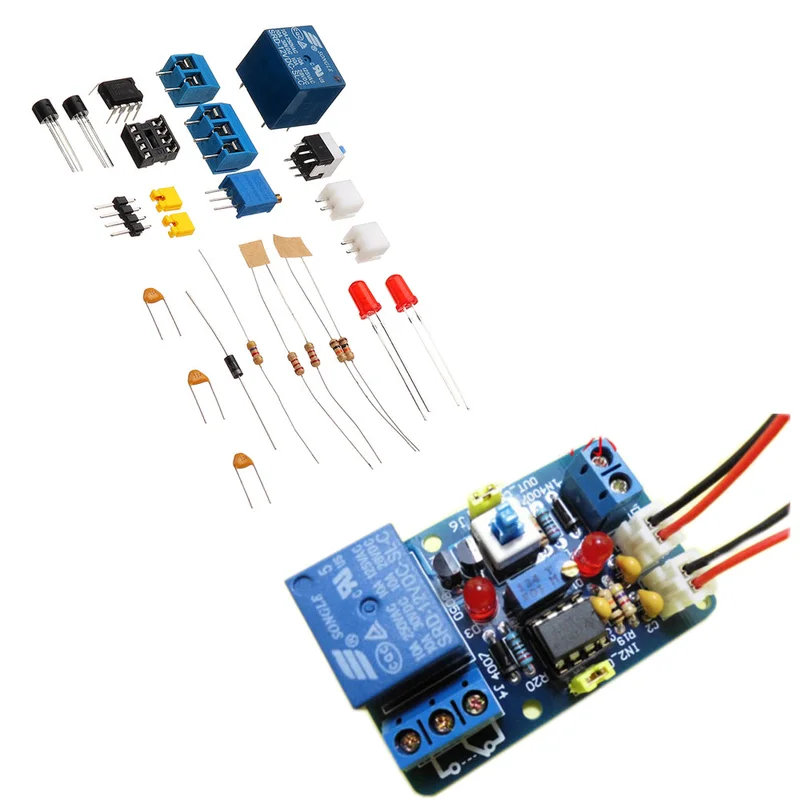

• 3 x DIY LM393 Spanningsvergelijker Module Kit
