Beschrijving:

Deze set bevat een bekrachtigingsversterker (Q1) die een voldoende stuursignaal levert aan de eindtrap van de vermogensversterking. R1 en RP2 zijn de instelweerstanden van Q1. R3, D1 en RP3 zijn in serie verbonden op het Q1-collectorcircuit om bias voor Q3 te verschaffen, zodat deze zich in de microconductietoestand kan bevinden om crossover-vervorming te elimineren. C3 is de dempingscondensator die zelfexcitatie voorkomt die het circuit kan verstoren.

Q3 is een complementaire symmetrische push-pull eindversterker, die de eindtrap van de vermogensversterking vormt. C2 en R4 zijn onderdeel van de ‘bootstrap-circuits’, terwijl R4 ook fungeert als stroombeperkende weerstanden.

• Ingangsspanning: DC 4-9V
• Luidspreker: 0,5W-10W
• Printplaatformaat: 4,6 x 3,7 cm

Dit circuit is een klassiek analoog elektronisch circuit, dat vol zit met kennis en plezier om te maken.

Pakket inbegrepen:

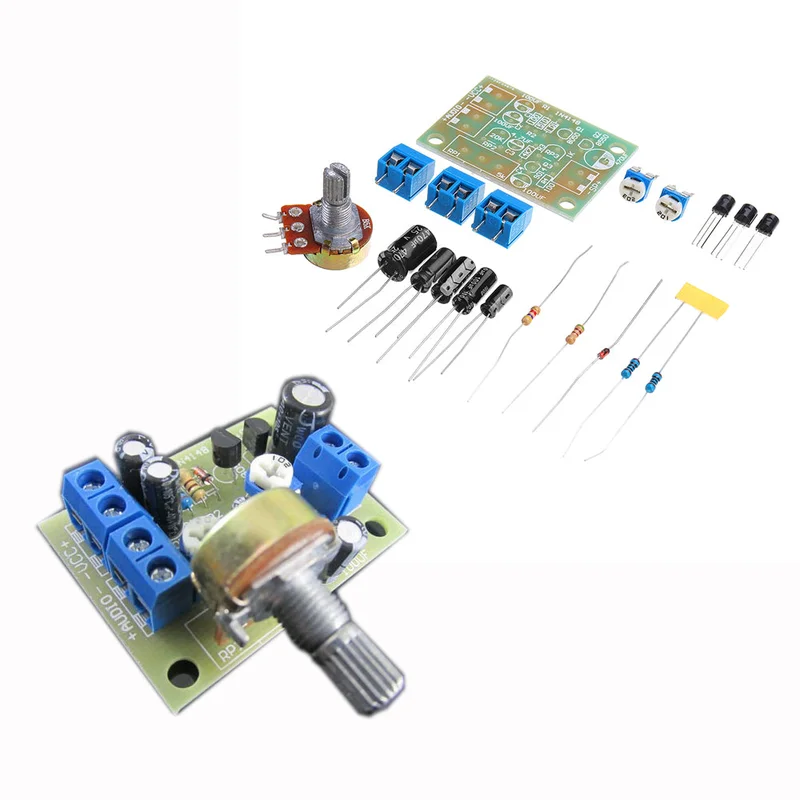

• 10 x DIY OTL Discrete Component Eindversterker Kit
