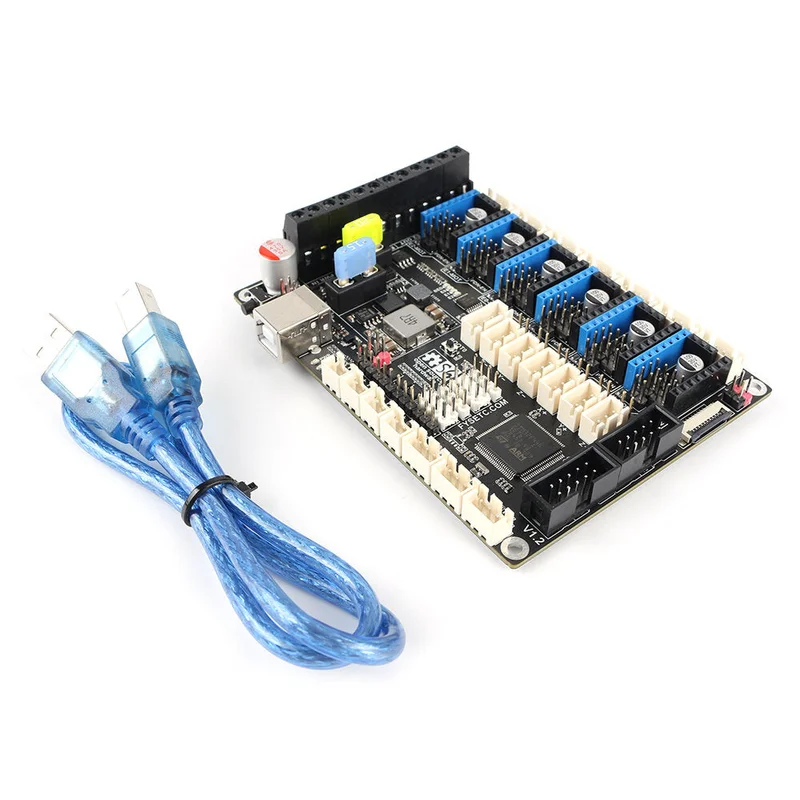

S6 v1.2 32-bits besturingskaart voor 3D-printer-Snelle verzending

Description

Slechts één versie, hij is zwart.

Invoering:

De S6 is gebaseerd op de STM32F446 32-bit microcontroller en heeft zes aansluitingen voor sturing. Deze kaart ondersteunt het volledige assortiment TMC-stuurprogramma’s. We hebben de mogelijkheden van de microcontroller volledig benut, zodat u de kracht ervan kunt maximaliseren. De S6 is ontworpen met verschillende gebruiksscenario’s voor 3D-printers in gedachten en biedt een reeks uitgebreide toepassingen, zoals anti-omkeerschakeling, ondersteuning voor 12V-voeding, thermokoppels en 24V-sensoren.

Kenmerken:

• Compact formaat: 117 mm x 87 mm, gelijk aan de F6
• Gebaseerd op STM32F446 180MHz, alle IO’s kunnen 5V-spanning weerstaan
• Ondersteuning voor 6 TMC stepper-stuurprogramma’s, geen draad voor UART/SPI nodig
• Verbeterde jumperinstellingen voor TMC, eenvoudiger en gemakkelijker te begrijpen
• Hoofdstroomomkeerbeveiligingscircuit voor extra veiligheid
• Maximale ingang van 28V, 12V @ 5A, 5V @ 2A DC-DC circuit, 3.3V @ 0.6A
• Twee automatische zekeringen voor de ingang van het verwarmde bed en de hoofdinvoer
• Eindschakelaar aansluitingen voor 24V / 5V / 3.3V, geschikt voor extra apparatuur zoals inductieve sensoren en BL-Touch
• XH-connector en MX-connector zijn optioneel
• 10 PWM-geschikte power MOSFET-uitgangen (1 voor verwarmd bed, 3 voor verwarmingselement, 3 voor ventilatoren, 3 voor RGB LED-strip)
• 3-pins temperatuurkop, geschikt voor thermistor of thermokoppel (vereist AD597-module)
• 3 manieren PWM voor ventilatoren, 2 manieren RGB LED, 12V en 24V optioneel
• Gemakkelijke DISPLAY + SD-CARD-connector:
• Compatibele pin-header voor RepRapDiscount SmartController aan boord
• 10P FPC voor seriële touch-display
• 2X4 PinHeader-uitgang voor SD-kaartmodule
• EXP1 & EXP2 hebben meer multiplexfuncties, zoals USART, I2C, CAN
• Ondersteuning voor SD-kaart en USB-upload

Firmware downloaden:

U kunt de firmware downloaden vandeze link. Als u wilt weten wat er is veranderd, raden we aan om git te gebruiken om de code op te halen.

Upload de firmware (DFU):

Een andere manier om de firmware te uploaden, is met behulp van DFU.

1. Download STM32CubeProgrammer

U kunt het downloaden van de ST-website:hier. Open de STM32CubeProgrammer-software.

Pakket inbegrepen:

1 x bord
