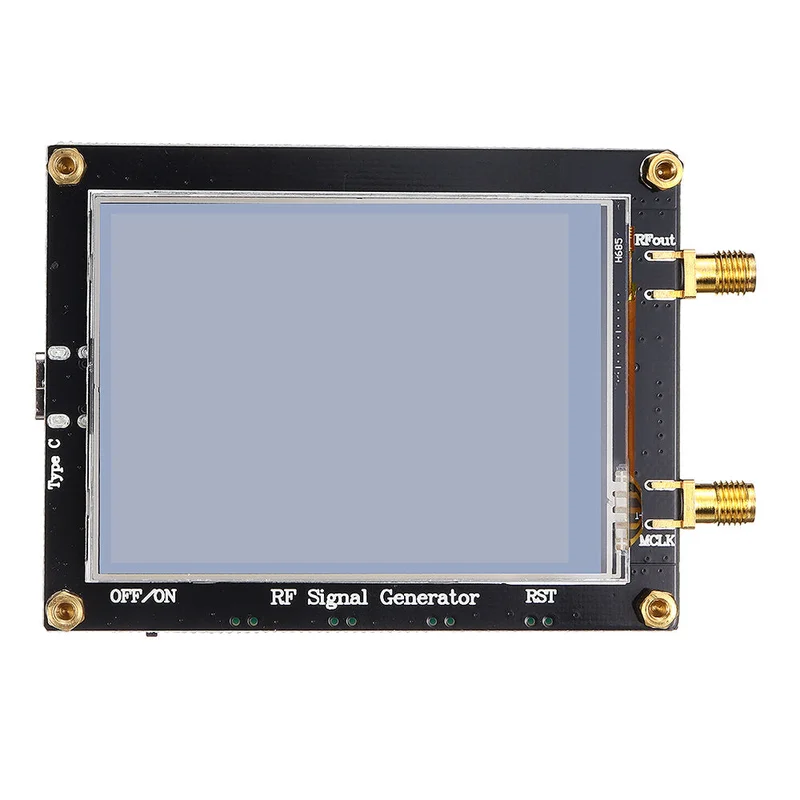

RF-signaalbron 23.5-6000MHz met hoge stabiliteit en lage ruisfrequentie-Snelle verzending

Description

Voorzien van:

Kenmerken:

Modulevoeding: [email protected]

Uitgang en externe klokinterface: SMA (binnenste schroefgat)

Hoge precisie 25MHz 0,5ppm TCXO (vervangbaar)

Uitgangsfrequentiebereik: interne VCO-basisfrequentie 3-6GHz, onder 3GHz door fundamentele frequentieverdeling

Uitgangsamplitude: -4 tot 5 dBm, touchscreenbediening op 4 niveaus

Uitgangsfrequentiemodus: puntfrequentie, veegfrequentie optioneel

Modulebeschrijving:

1. De MAX2870 is een ultrabreedband phase-locked loop (PLL) en geïntegreerde spanningsgestuurde oscillator (VCO), werkend in integer en fractioneel-N frequentieverdelingsmodi.

2. Met externe referentieklokoscillator en Huna-filter kan het een hoogwaardige frequentiesynthesizer vormen voor een klok in het frequentiebereik van 23,5 MHz tot 6000 MHz.

3. De RF-signaalbronmodule heeft een ingebouwde hoge precisie 25 MHz 0,5 ppm TCXO, met een uitgangsfrequentiebereik van 3-6 GHz.

4. Frequentie-ingang met volledig touchscreen, met puntfrequentie en zwaaifrequentie als opties.

5. Loodvrij, RoHS-conform 5mmx5mm, 32TQFN-pakket met een bedrijfstemperatuurbereik van -40°C tot 85°C.

6. Bestuurbaar via pc, met een uitgangsamplitude van -4 ~ 5dBm en touchscreenbediening op 4 niveaus.

Chipkenmerken:

– Integer / fractionele N-delingsmodus

– Handmatige of automatische selectie van VCO

– 23,5 MHz tot 6000 MHz basisfrequentie VCO

– Uitgang binaire buffer/driver voor frequentiebereik

– Tot 200 MHz referentieklokfrequentie

– +3.0V tot +3.6V voeding

– Twee programmeerbare amplitude-uitgangen -4dBm tot +5dBm

– Analoge en digitale vergrendelingsdetectie-indicatie

– Hardware en software shutdown controle

– Compatibel met 1.8V besturingslogica

Pakket bestaat uit:

1 x module
