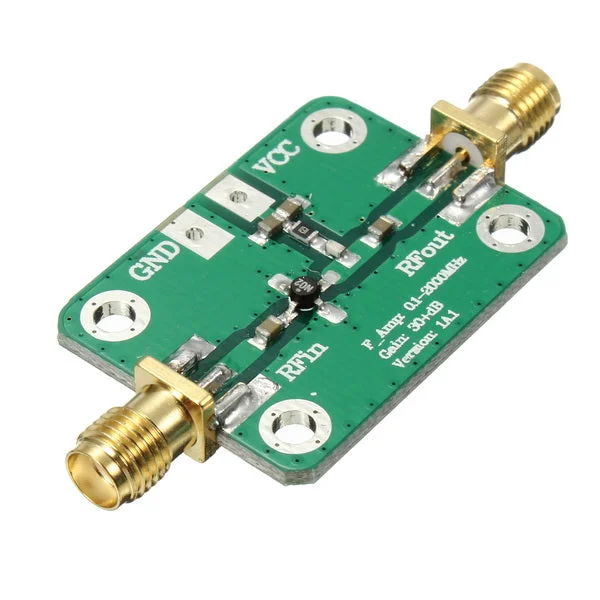

RF breedband versterker 0.1-2000MHz met 30dB gain-Snelle verzending

Description

Kenmerken:

• Dit product heeft een breed frequentiebereik, hoge winst en lage geluidsfiguur.
• Toepasbaar op verschillende RF-front-ends, verhoogt de communicatieafstand.
• Geschikt voor korte golf, FM-radio, afstandsbediening ontvangers en kabel-tv signaalversterking met lage geluids RF signaalversterking.

Specificaties:

• Maat: 25 x 52 mm
• Diameter van het einde: 5 mm
• Werkfrequentie: 0,1-2000 MHz
• Versterker winst:
  • F = 0,1 MHz, gain = 32 dB
  • F = 500 MHz, gain = 31 dB
  • F = 1000 MHz, gain = 29 dB
  • F = 1500 MHz, gain = 25 dB
  • F = 2000 MHz, gain = 20 dB
• Maximaal vermogen: +10 dBm (10 mW) @ 1 dB compressiepunt
• Voedingsspanning: 6-12 VDC
• Systeemimpedantie: 50Ω

Tips:

• Bij een werkfrequentie kleiner dan 500 MHz kan een goede winstverhouding worden bereikt, met minder dan 1 dB na zorgvuldige aanpassing.
• De lagere frequentie resulteert in een hogere winst.
• De werkfrequentie van de versterker is afhankelijk van de invoer- en uitvoercondensatoren; de standaardwaarde is 0,1 µF, wat werkt tot 0,1 MHz. Verhoog de ingangs- en uitgangscapaciteit om de afsnijdfrequentie te verlengen.
• Bij voedingsspanningen van 5-8 V kan deze als versterker worden gebruikt, met een toename van de versterking bij hogere voedingsspanningen.
• Bij 8-10 V bereikt de lage frequentie een versterking van 30 dB met een lage geluidscoëfficiënt en goede stabiliteit.
• Bij 12 V bereikt de versterker de maximale winst van 32,5 dB bij lage frequenties.

Pakket inbegrepen:

• 1 x RF breedband versterker 0,1-2000 MHz
