Programmeermodule voor realtime klok met HYM8563 chip-Snelle verzending

Description

Beschrijving:

Deze programmeerbare realtime klokmodule is uitgerust met de HYM8563 low-power CMOS realtime klok / kalenderchip en maakt gebruik van een I2C communicatie-interface. De volledige behuizing beschermt het circuit effectief, wat zorgt voor een stabiele werking. Deze module is geschikt voor verschillende embedded apparaten en instrumenten als systeemklok.

Rol van de RTC:

De meeste microcontrollers (MCU) hebben ingebouwde timers die automatisch starten wanneer de hardware wordt ingeschakeld en opnieuw worden ingesteld bij uitschakeling. Deze timers kunnen eenvoudige timingtaken uitvoeren, maar voor functies zoals tijdstempelregistratie, klok, wekker en andere tijdsgerelateerde functies is een energieonafhankelijke klok (RTC) de beste keuze.

Producteigenschappen:

• Ondersteunt seconde/minuut/uur/dag/maand/jaar tijdgegevens lezen en schrijven.
• 32.768 kHz uiterst nauwkeurig klokkristal, wat de tijdfout aanzienlijk vermindert.
• Laag stroomverbruik; de knoopbatterij kan jarenlang continu werken.
• Met eeuwmerk.
• I2C-communicatie-interface.

Specificaties:

• Klokchip: HYM8563
• Kristalfrequentie: 32.768 kHz
• Communicatie-interface: I2C, adres: 0x51, maximale bussnelheid 400 Kbps
• Voedingsspanning: 5V DC
• Netto gewicht: 4.1 g
• Brutogewicht: 8.3 g
• Productafmetingen: 48 x 24 x 8 mm
• Pakketgrootte: 67 x 53 x 12 mm

Toepassingen:

• Klok, wekker
• Synchronisatie van uitschakeltijd

Pakket inbegrepen:

• 1 x RTC-module
• 1 x knoopcelbatterij (38 mAh)
• 1 x HY2.0-4P-kabel

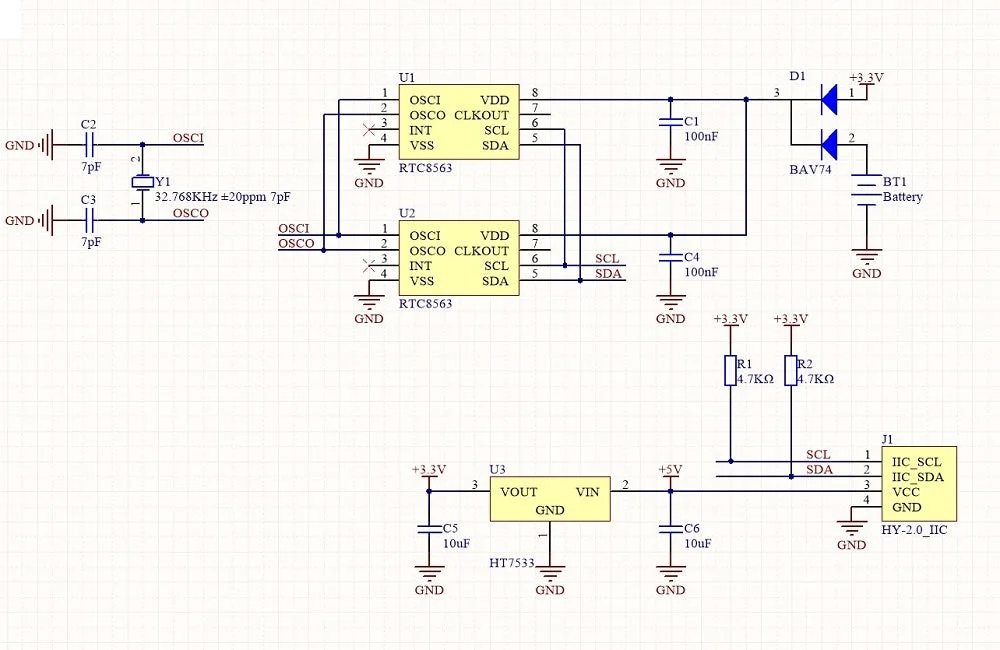

Schematisch:

Gerelateerde Links:

Data papier:HYM8563

Voorbeeld:

Arduino:M5_BM8563 Lib
