Description

1-weg 220V AC optocoupler-detectiemodule:

Functie: kan worden gebruikt om de aanwezigheid van 220V AC te detecteren.

Het uitgangs-TTL-niveau kan worden gedetecteerd door een microcomputer met één chip. De voeding kan 3-5V zijn.

Kan ook worden aangesloten op een PLC met 24V-niveau.

Bij aansluiting op de PLC-ingangsklem is de COM-aansluiting van de PLC aangesloten op de voeding. De 24V-ingangsklem is aangesloten op de signaaluitgang OUT van deze kaart en de GND op de optocouplerkaart is aangesloten op de negatieve elektrode van de voeding.

Groene 2P 5.0-aansluiting aangesloten op 220V-spanning.

De 3P-terminal is verbonden met de MCU-ingang.

Bordmaat: 73mm x 15mm.

Veiligheidswaarschuwing:

Raak na inschakeling van de module geen componenten in het witte draadframe op het bord aan, omdat dit hoogspanning betreft. Let op de veiligheid van elektriciteit.

3-weg beschrijving:

• Functie: Test of AC 220V aanwezig is; wanneer er 220V is, kan de optocoupler worden geaard; anders zal het niet geleiden.
• Uitgang hoog/laag niveau: kan direct worden aangesloten op de SCM IO-interface om te testen, de spanning is 3-5V.
• Aansluiting voor PLC, compatibel met bijna alle PLC-ingangen.

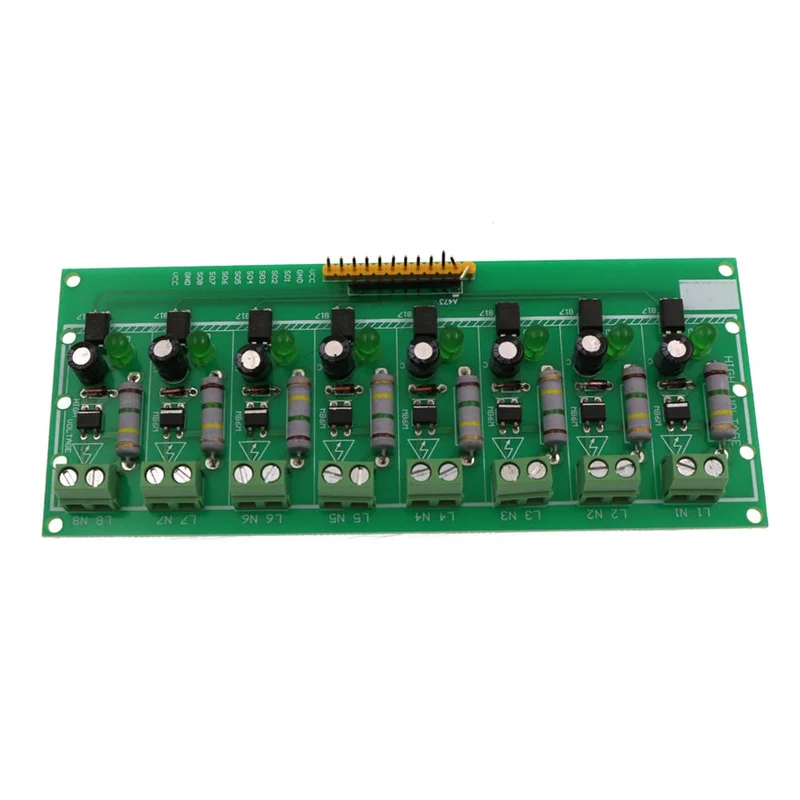

8-weg beschrijving:

• Functie: Testen of AC 220V aanwezig is.
• Uitgang TTL-niveau: MCU kan worden gebruikt voor testen, de spanning is 3-5V.
• Uitgang kan worden aangesloten op PLC 24V.

Bedrading:

Bij het aansluiten van de PLC-ingang is de COM-aansluiting van de PLC aangesloten op de 24V-voeding, het ingangseinde is aangesloten op de signaaluitgang S1-S8 van het bord en de optocoupler GND is aangesloten op de negatieve pool van de voeding.

De blauwe 5.0-terminal is aangesloten op 220V-spanning en de gele pin is de signaaluitgang.

Wanneer de 220V-spanning normaal is, is de output laag; wanneer de 220V-stroom is uitgeschakeld, is de uitvoer op hoog niveau.

Opmerking:

Raak na inschakeling van de module geen enkel deel van het witte draadframe op het bord aan, omdat dit hoogspanning betreft. Let op elektrische veiligheid.

Pakket inbegrepen:

1 x 220V AC optocoupler-module (optie 1/3/8 Wegen)
