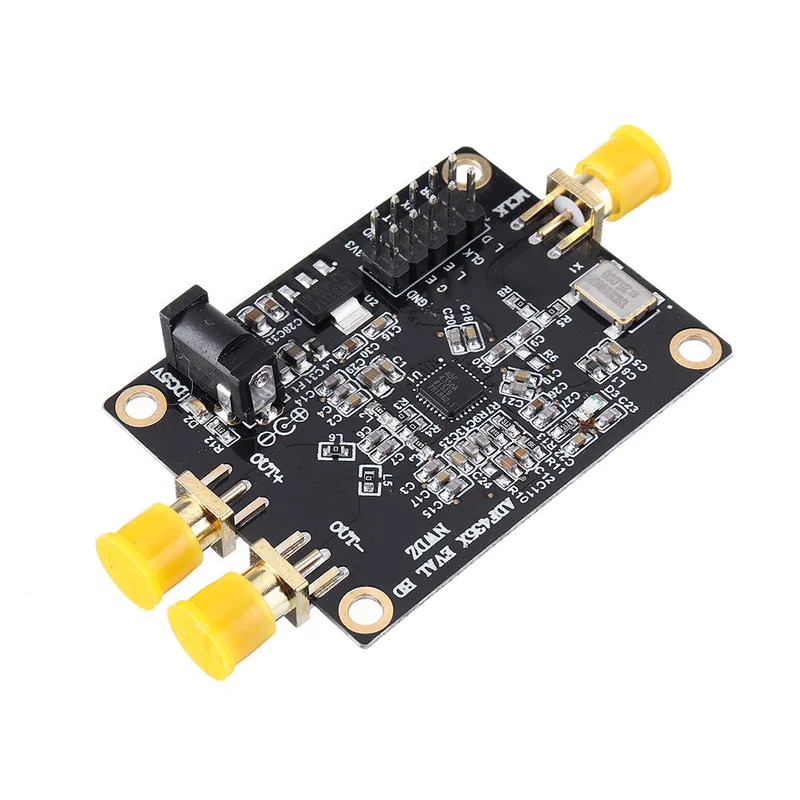

Ontwikkelingskaart voor ADF4351 en ADF4350 – Signaalbron met fasevergrendelde lus-Snelle verzending

Description

Voorzien van:

• Uitvoer frequentiebereik: ADF4351: 35M-4.4G / ADF4350: 138M-4.4G
• Voedingsmodus: DC002-interface DC4-9V, typerende 5V-voeding
• Raadpleeg de officiële evaluatiebordregel en lay-out van de ADI
• Uitgangssignaal: 2.2-4.4G fundamentele golf (sinusgolf), 35M-2.2G fundamentele frequentiedeling (vierkante golf)
• Uitgangssignaalinterface: SMA vrouwelijk
• Standaard ±50ppm 25M geïmporteerde actieve kristaloscillator. Biedt een schakelschema in PDF-formaat en een STM32-testprogramma.
• Besturingsmodus: Driedraads SPI. Loodcontrolepen en vergrendelingsstatuspen. Alle functies kunnen worden gerealiseerd, inclusief puntfrequentie, frequentiebereik en frequentiehoppen. Stappen kunnen 1K zijn, laagfrequentietrappen kunnen oplopen tot 0,1K, afhankelijk van de kristalfrequentie.

Pakket bestaat uit:

• 1 x bord
