Omschrijving:

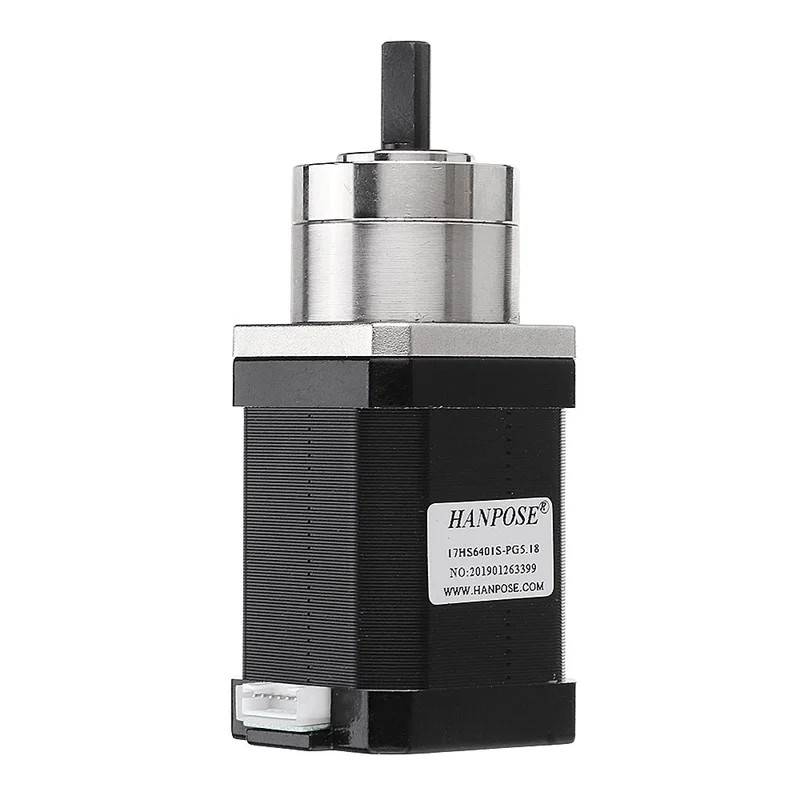

Nema 17 extruder gear stappenmotor met planetaire vertragingskast
Certificering: CE, ROHS, ISO, FCC
Specificatie:
| Productmodel | 17HS6401S-PGXXX |
| Stappenmotorlengte | 60 mm |
| Asgrootte | “D” schacht 16×8 mm |
| Motorconnector | Plug |
| Inclusief draad | 1 m Dupont-draad |
Overbrengingsverhoudingsratio
| Versnellingsbakmodel | 3.71-1 | 5.18-1 | 14-1 | 19-1 | 27-1 | 51-1 |
| Vermindering | 3.71 | 5.18 | 14 | 19 | 27 | 51 |
| Lengte van de versnellingsbak | 29 | 29 | 37 | 37 | 37 | 45 |
Planetaire reductietandwiel technische parameters
| Intern tandwielmateriaal | 45# staal |
| Output dragende vorm | Kogellagers |
| Radiale belasting | ≤35N |
| Axiale belasting | ≤25N |
| Radiale speling | ≤0.04 mm |
| Axiale speling | ≤0.03 mm |
| Backlash (geen belasting) | ≤2° |
Opmerking: De planetaire vertragingskast van de versnellingsbak met draaimoment = 17HS6401-S stappenmotor met draaimoment * Reductie * 0.8
Waarschuwing: de versnellingsbak kan minder dan 16 NM koppel aan
Elektrische specificaties van de 17HS6401-S stappenmotor:
| Modelnr. | Stap Hoek |
Motor Lengte |
Beoordeeld Stroom |
Beoordeeld Spanning |
Weerstand Fase |
Inductie Fase |
Holding koppel |
Inertie van Rotor |
Lood |
| (°) | (L) mm | (A) | (V) | (Ω) | (mH) | () | (g.cm²) | (Aantal) | |
| 17HS6401-S | 1.8 | 60 | 1.7 | 5.1 | 3 | 6.2 | 73 | 80 | 4 |
Toepassingen:
Geschikt voor robots, elektronische automatische uitrusting, medische instrumenten, reclame-instrumenten, verlichting en audio-apparatuur, printers, textielmachines, CNC routers en 3D-printers.
Pakket inbegrepen:
1 x 17HS6401S-PGXXX extruder gear stappenmotor
Meer details:
