Moederbord MKS SGen L v2.0 met 5 stuks TMC2225 V1.1 ultrastille motor drivers voor 3D-printer-Snelle verzending

Description

Even voorstellen:

Het MKS-SGen L moederbord is een krachtig ARM-moederbord voor 3D-printers. Het maakt gebruik van een 32-bits Cortex-M3 LPC1768-processor met een hoofdfrequentie van maximaal 100 MHz, wat zorgt voor een stabiele rekenkundige verwerkingscapaciteit. Het is compatibel met Smoothieware en Marlin 2.0-firmware, waardoor het aan verschillende behoeften kan voldoen. Dankzij de sterke schaalbaarheid kan het worden gebruikt met verschillende stuurprogramma’s en ondersteunt het zowel externe als directe plug-in-methoden. De directe plug-in driver is compatibel met verschillende speciale modi van de driver (UART, SPI, etc.). Het moederbord is ook compatibel met veel LCD-schermen en touchscreens uit de MKS-serie, wat het een veelzijdige en voordelige keuze maakt.

Kenmerken:

1. LPC 1768 controle-chip met 32-bits Cortex-M3, 100 MHz hoofdfrequentie, sterke rekenkracht en verbeterde prestaties.2. Zowel directe plug-in drive-aansluiting als externe drive-poort voor betere uitbreidbaarheid en selectiviteit.3. Compatibel met verschillende rij- en speciale modi (UART-modus van TMC2208, SPI-modus van TMC2130, enz.) met speciale poortreservering en compactere bekabeling.4. Ondersteunt verschillende open source firmware, waaronder Smoothieware en Marlin versie 2.0.5. Hoge kwaliteit printplaat met gemarkeerde pinnen voor eenvoudige identificatie en aanpassing.
6. Ondersteunt 12V-24V stroominvoer met een speciale voedingschip.7. Ondersteunt de displaybesturing van MKS LCD12864, MKS mini12864 en andere ontwikkelde besturingskaarten. 8. Compatibel met de hele serie MKS TFT touchscreens.
Specificaties voor MKS SGen L:

Model hoofdbord: MKS SGen LAfmeting montagegat: 102 mm x 76 mmUiterlijke grootte: 110 mm x 84 mmMicroprocessor: 32-bit Cortex M3 (LPC 1768/100 MHz)Ingangsspanning: 12V ~ 24VMotorrijder: TMC2130 / 2208 / 2100 / 4988 / 8825Interface temperatuursensor: NTC100K / PT100
Beeldscherm: ondersteuning voor MKS TFT-serie schermen en LCD-schermen
Ondersteuning bestandsformaat: G-code
Aanbevolen software: Cura / Simplify3D / Pronterface / Repetier-Host
Firmware-update: TF Card Update
Ondersteuning machinestructuur: XYZ / Kossel / Ultimaker / CoreXY

Over TMC2225 Driver
De TMC2225-chip is een stapmotor-driverchip met resonantieonderdrukking en superstilte. Het integreert de driver en MOS en is volledig compatibel met DRV8825; het biedt een uitstekende gebruik van conventionele aandrijfchips kan er hoge toongeluid of motorjitter optreden, wat de productervaring negatief beïnvloedt. De TMC2225 kan het geluid onder de 10 dB houden bij lage snelheid door gebruik te maken van StealthChop-mute-technologie, wat zorgt voor super stille prestaties. Het kan ook SpreadCycle resonantie-onderdrukkingstechnologie gebruiken om de stappenmotor soepel en snel zonder jitter te laten draaien.

Parameters voor TMC2225:

Toepassing: tweefasige stappenmotor;
Stroom: 2A (piek)
Spanning: 4,75-36V DC
Interface: STEP / DIR; UART
Segmentatie: 4, 8, 16 of 32 microstappen
Microstep: UART-configuratie voor 1-256 onderverdeling
Functie: StealthChop2 ™ ultrastil
SpreadCycle ™ anti-shake, anti-resonantie
Stand-by: vermindert automatisch de stand-bystroom (UART-configuratie)

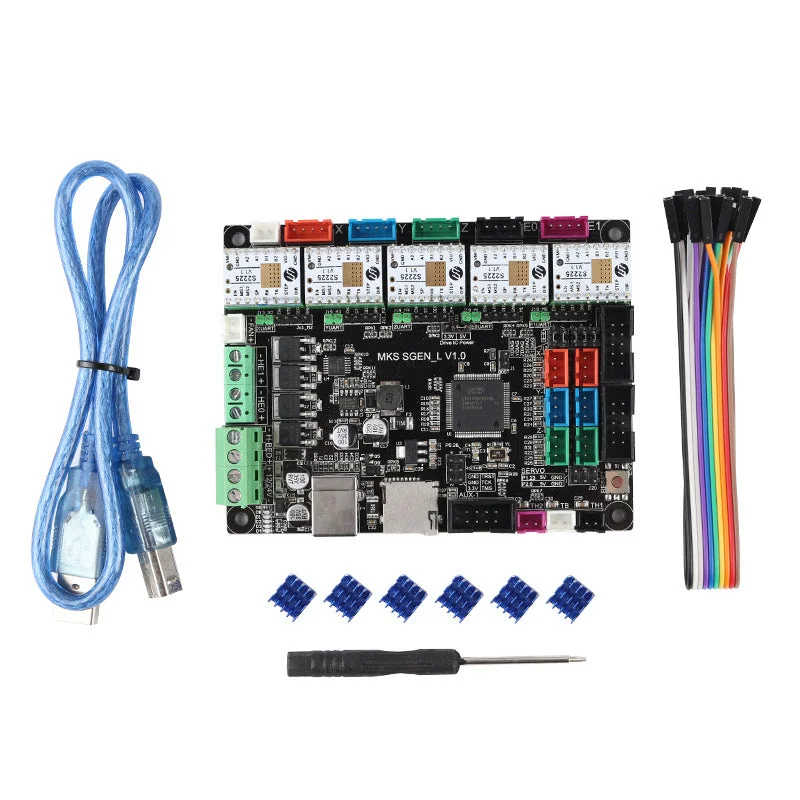

Pakket inbegrepen:

5 x TMC2225 V1.15 x Fin1 x Schroevendraaier10 x 1PIN-lijn1 x MKS SGen L V1.01 x USB-gegevenskabel
