Micro HDMI naar AV analoog signaal converter adapter met afstandsbediening voor Sony NEX camera’s-Snelle verzending

Description

Omschrijving:

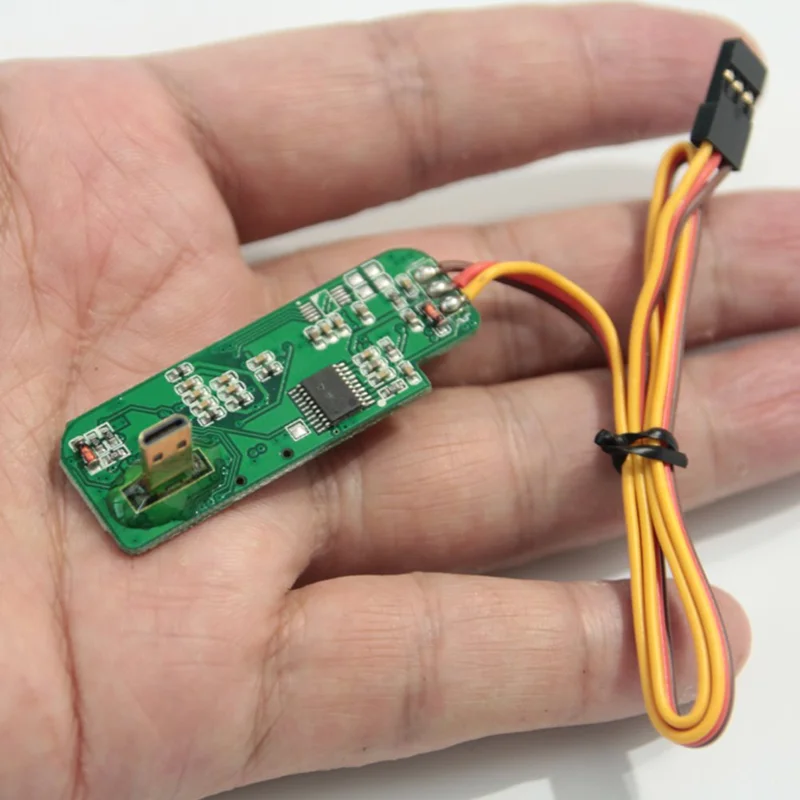

Dit is een micro HDMI naar AV analoge signaalomvormer adapterkaart, ideaal voor gebruik met Sony NEX camera’s.

Specificaties:

• Stekker: Micro HDMI
• Stroomverbruik: 30mA (5V)
• Board Lengte: 41 mm
• Bordbreedte: 18,5 mm (14,3 mm op het smalste punt)
• Board Dikte: 1,5 mm (hoogste punt van de plug is 10 mm)
• Plugdikte: 6 mm

Kenmerken:

• Geoptimaliseerd voor Sony NEX 7-formaat, zonder installatieconflicten.
• Inclusief IR afstandsbediening voor de sluiter.
• Regelt fotografie of opname via de zenderschakelaar.

Ondersteunde camera’s:

• Sony NEX-5, 5N, 5R, 5T, 5TL, 6R, 7N, 7R
• Nikon D90, D3X
• Panasonic GH2, GH3
• Canon 60D

Installatie-instructies:

1. Zet de HDMI-uitgang van de camera in de automatische resolutiemodus.
2. Stel de opnamemodus van de camera in op de infrarood-afstandsbedieningsmodus.
3. Sluit de HDMI-module aan op de camera en verbind de servokabel voor sluiterbesturing met de ontvanger van de afstandsbediening.
4. Installeer de stuurvezel en de conversiemodule, plak het andere uiteinde van de vezel op het infrarood ontvangende venster van de camera.
5. Gebruik de 3-niveauschakelaar op de afstandsbediening om de sluiter te bedienen.
6. Als de servokabel niet is aangesloten, kan de module alleen als HDMI naar AV converter functioneren.
7. Gebruik een scherp mes om de optische vezels te snijden voor een betere lichttransmissie.

Afstandsbediening:

• 1e stand: Foto
• 2e stand: Stop (neutraal)
• 3e stand: Video

Het is belangrijk om de 3-standenschakelaar in de stopstand te plaatsen voordat u de RCD3015M inschakelt.

Camerabesturing:

• Bij het schakelen naar de fotopositie maakt de camera continu foto’s.
• Bij het schakelen naar de stoppositie stopt de camera.

Videocontrole:

• Bij het schakelen naar de opnamepositie begint de camera met opnemen.
• Bij het schakelen naar de stoppositie stopt de camera met opnemen.

Let op:

• Er moet minimaal 5 seconden tussen het schakelen van stop naar video en vice versa zitten.
• De voedingsspanning van de ontvanger moet tussen 4,8V en 6V liggen.
• Bij geen signaal van de ontvanger knippert de rode LED 4 keer per seconde.

Pakket bevat:

• 1x HDMI naar AV module
• 1x Drie-aderige AV-kabel
• 1x 0,75 mm POF optische vezel van 60 cm

Afbeeldingen:
