Beschrijving:

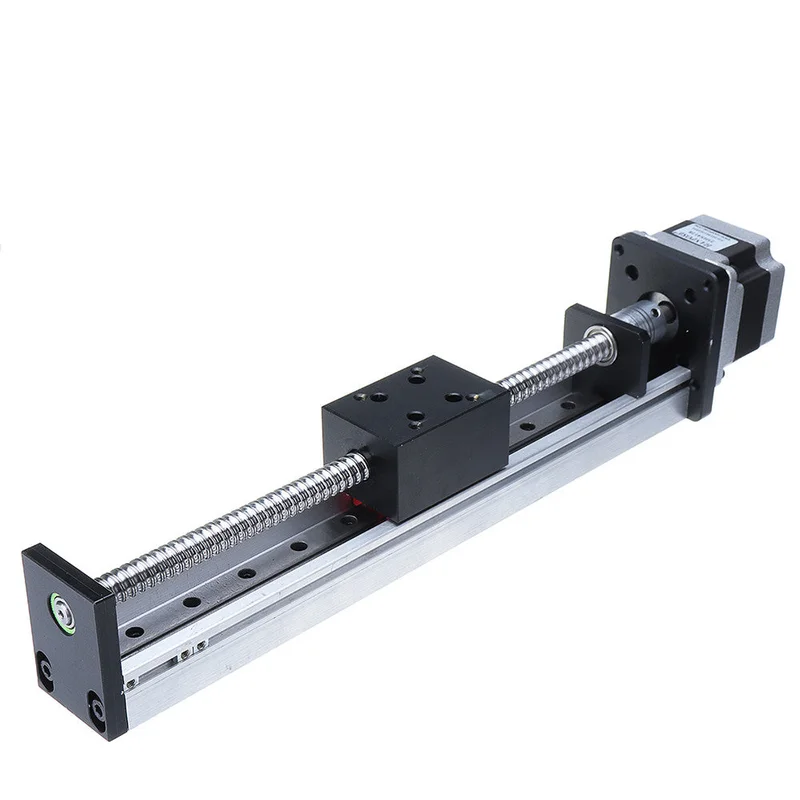

Lijnaire actuator met een effectieve slag van 100-600 mm, uitgerust met een SFU1204 kogelomloopspil en MGN12 lijnaire geleider. Inclusief NEMA 23 stappenmotor (model 23HS4128) voor gebruik in CNC-machines en :
- Model: HPV5-1
- Kogelschroef: SFU1204
- Lijnaire geleiders: MGN12
- Motor: NEMA 23 HS4128 stappenmotor (57 stappenmotor)
- Effectieve beweging: 100/150/200/250/300/350/400/500/600 mm
- Motordraden: 30 cm
- Totale lengte = effectieve slag + 116 mm
Toepassingen:
Geschikt voor 3D-printers, monitorapparatuur, medische machines, textielmachines, verpakkingsmachines, toneelverlichting, lasergraveren, automatiseringsapparatuur en niet-standaard 23HS4128:
| Model | 23HS4128 |
| Type | Hybride |
| Fase | 2 |
| Stap hoek | 1.8 ° |
| Motor grootte | 41×57 mm |
| Lijn | 4-aderige kabel |
| Motor draad | 30 cm |
| Aandrijving | Tweefasige stapaandrijving |
Elektrische specificaties:
| Modelnr. | Stap hoek | Motor lengte | Beoordeeld stroom | Weerstand fase | Inductie fase | Koppel | Moment traagheid | Aantal leads |
| 23HS4128 | 1.8 | 41 | 2.8 | 0.7 | 1.4 | 55 | 120 | 4 |
Algemene specificaties:
| Precisie hoekstap | ± 5% (volledige stap, geen belasting) |
| Weerstand nauwkeurigheid | ± 10% |
| Precisie inductie | ± 20% |
| Temperatuurstijging | Max 80 °C (nominale stroom, 2 fase ingeschakeld) |
| Omgevingstemperatuur | (-20 °C) – (+50 °C) |
| Isolatieweerstand | Min 100 MΩ, 500 VDC |
| Isolatiekracht | 500 VAC gedurende één minuut |
Pakketinhoud:
- 1 x HPV5-1 Lijnaire actuator
- 1 x 30 cm draad
