Instelbare DC-DC step down voedingsmodule met dual LCD-scherm-Snelle verzending

Description

Module parameters:

• Ingangsspanning: 6V-32V
• Uitgangsspanning: 1,5-32V continu aan te passen (de ingang moet groter zijn dan de uitgang met minimaal 1,5V)
• Uitgangsstroom: instelbaar, maximaal 5A (aanbevolen gebruik bij 4,5A; bij overschrijding van 3A of 35W is het aan te raden om de koeling te versterken)
• Uitgangsvermogen: tot 75W (aanbevolen gebruik bij 50W; bij groot drukverschil de stroom verlagen)
• Bedrijfstemperatuur: -20 tot +70 graden
• Bedrijfsfrequentie: 180KHz
• Conversie-efficiëntie: tot 96%
• Korte beveiliging: Ja
• Oververtemperatuurbeveiliging: Ja (bij oververhitting schakelt de uitgang automatisch uit)
• Ingang omgekeerde bescherming: Ja
• Output omgekeerde stroom: Geen, voor het laden, voeg een diode toe!
• Installatie: 8 stuks pijlers, 8 stuks 3mm schroeven
• Aansluitmethode: bedradingsterminal of soldeermonitor, VIN voor de ingang, VOUT voor de uitgang
• Module grootte: 65.6mm x 40mm x 25mm (L x B x H)
• Gewicht: 77g

Kalibratiemethode:

De module heeft een kalibratiefunctie. Volg deze stappen om te kalibreren:

Spanningskalibratie:
Houd de “SET” knop ingedrukt om de spanningskalibratiemodus in te schakelen. Het LCD-scherm begint te knipperen. Laat de “SET” knop los en druk op de “Set” toets om de juiste ingangsspanning in te stellen. Na 2 seconden wordt de kalibratie automatisch opgeslagen.

Huidige kalibratie:
Houd de “OK” knop ingedrukt om de huidige kalibratiemodus in te schakelen. Laat de “OK” knop los en gebruik de “Set” en “OK” knoppen om de juiste stroom te kalibreren. Na 2 seconden wordt de kalibratie automatisch opgeslagen.

Speciale opmerking:
Als de uitgangsspanning niet kan worden aangepast, draai dan de ADJ-V potentiometer tegen de klok in om de spanningswaarde te veranderen.

Notitie:
De USB-uitgangsspanning moet consistent zijn met de module-uitgangsspanning. Als de USB-indicator niet oplicht, betekent dit dat er geen uitgang is. Zorg ervoor dat de spanning 5V is bij het opladen van USB-apparaten. De USB-uitgang is standaard uitgeschakeld om schade te voorkomen.

Omschrijving:
De instelknop kan worden ingesteld op vier weergavemodi:
1. F-0 modus: weergave uitgangsspanning;
2. F-1 modus: weergave ingangsspanning;
3. F-2 modus: afwisselend ingangs- en uitgangsspanning;
4. USB-modus: weergave USB-uitgangsspanning en in-/uitschakelen van de USB-uitgang.

Pakket bevat:
1 x 5A DC-DC instelbare step down voedingsmodule (kleur kan willekeurig zijn)

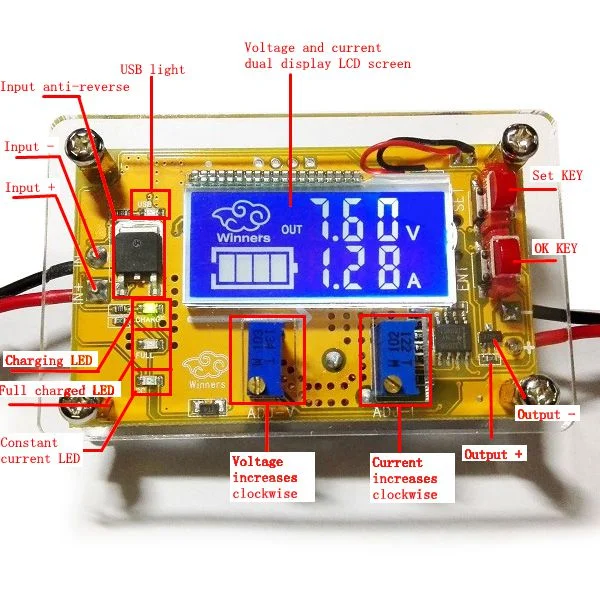

Afbeeldingen:
