Beschrijving:

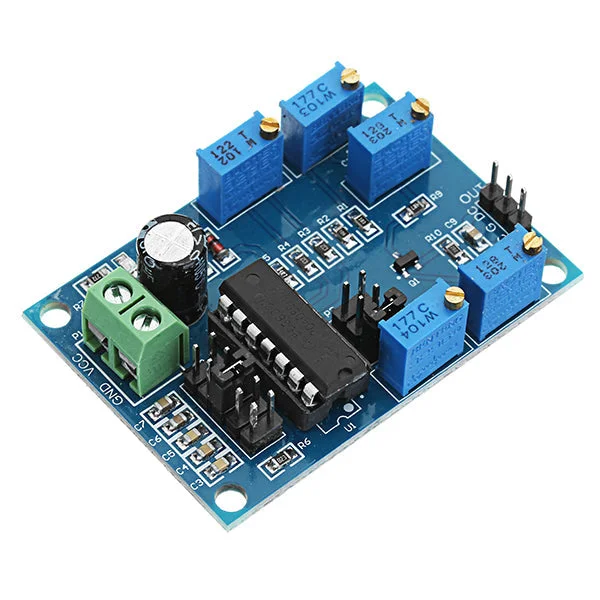

De ICL8038-module is ontworpen voor veelvoorkomende frequentiebereiken. Deze module is instelbaar in 5 standen en genereert laagvervormde driehoeksgolven, vierkantsgolven en sinusgolven van 10Hz tot 450kHz. De sinusgolf kan worden gebruikt voor test- en stuur-signalen, draaggolfsignalen, enzovoort; de vierkantsgolf kan worden gebruikt voor schakel- en trigger-signalen; de driehoeksgolf wordt voornamelijk gebruikt voor scansignalen.
Kenmerken:
- Werkspanning: 12V ~ 15V
- Uitgang: Driehoeksgolf, vierkantsgolf en sinusgolf.
- Frequentiebereik: 10Hz ~ 450kHz
- Laag vervormde sinusgolf: 1%
- Duty cycle bereik: 2% tot 98%
- Laag temperatuurdrift: 50ppm / ℃
- Lineariteit van de driehoeksgolfuitgang: 0.1%
- Werkt temperatuur: 0 ~ 70 ℃
- Afmetingen van de printplaat: 54.5*37.8mm
Functies:
- VCC, GND: werkspanning
- AC: met DC-bias uitgang
- G: aarde
- DC: pure signaaluitgang
- R11: Frequentie-aanpassing
- R12: Aanpassing van de duty cycle van de vierkantsgolf
- R13: Lineaire aanpassing van de sinusgolf
- R14: Amplitude-aanpassing
- R15: Lineaire aanpassing van de vierkantsgolf
- Jumper P2: selecteer verschillende golfvormen (driehoek, vierkant of sinus)
- Jumper P3: selecteer verschillende frequentiebereiken: 10Hz-450Hz, 90Hz-1.5KHz, 940Hz-15KHz, 6KHz-120KHz, 20KHz-450KHz
Pakketinhoud:
- 1 x ICL8038 laag/middelhoge frequentie signaalbron golfvorm sinusgolfgenerator module
