Beschrijving:
Met deze Si5351A klokgenerator breakout hoeft u nooit meer naar een ander kristal te zoeken! Deze chip heeft een nauwkeurige 25 MHz kristalreferentie en interne PLL en verdelers, waardoor hij vrijwel elke frequentie kan genereren, van <8 KHz tot meer dan 150 MHz.
De Si5351A klokgenerator is een I2C-controller klokgenerator. Hij maakt gebruik van de ingebouwde precisieklok om meerdere PLL’s en klokverdelers aan te sturen met behulp van I2C-instructies. Door de PLL en de verdelers in te stellen, kunt u precieze en willekeurige frequenties creëren. Er zijn drie onafhankelijke uitgangen, waarvan elke een andere frequentie kan hebben. De uitgangen zijn 3Vpp, beschikbaar via een breadboard-vriendelijke header of, voor RF-toepassingen, een optionele SMA-connector.

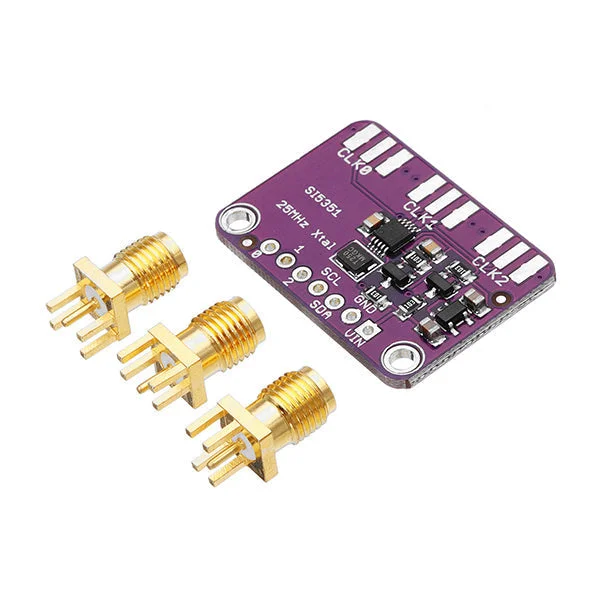

Deze handige chip is geplaatst op een eigen PCB-bordje, met een 3.3V LDO-regelaar, zodat hij kan worden gevoed met 3-5VDC. Daarnaast zijn er niveauverschuivingsschakelingen op de I2C-lijnen aangebracht, zodat u deze chip veilig kunt gebruiken met 3V- of 5V-logica.
Het beste van alles is dat er een uitgebreide tutorial en bibliotheek beschikbaar zijn om u op weg te helpen! Onze code is ontworpen voor gebruik met microcontrollers en IDE’s, maar kan eenvoudig worden overgezet naar uw favoriete platform met I2C-ondersteuning.
Pakket inbegrepen:
- 1 x I2C Generator klok breakout bord
