Grafische transistor tester kit M12864 LCR ESR PWM-Snelle verzending

Description

Beschrijving:

• Herken en meet automatisch weerstanden, condensatoren, inductoren, diodes, transistors, SCR en de meest gebruikte apparaten.
• Capaciteitslijn meet capaciteit en ESR.
• Vierkantsgolfgenerator.
• PWM pulssignaalgenerator.
• Frequentiemeter functie.
• Grafische weergave van meetresultaten, eenvoudig en intuïtief, bediend met een draaibare schakelaar.

Kenmerken:

• Voedingsspanning: DC 5.5-12V
• Werkstroom: 24mA @ 9V
• PCB Grootte: 75 x 63 mm

Hoofdfuncties:

• Een toets meting, automatische uitschakeling vertraging. Uitschakelstroom is slechts 20nA, geschikt voor batterijbediening.
• Automatische detectie van PNP en NPN bipolaire transistors, N- en P-kanaal MOSFET, JFET-veld effect transistors, diodes, thyristoren, weerstanden, condensatoren en inductoren.
• Detectie van de huidige versterkingsfactor (B) en aanstroomspanning van de transistor.
• Detectie van interne beveiligingsdiodes in bipolaire transistors en MOSFETs.
• Metingen van weerstanden met een resolutie tot 0,1 ohm en een maximale waarde van 50M ohm.
• Capaciteitsmeting van 25 pF tot 100mF (100.000 µF) met een resolutie tot 1 pF.
• Inductantie meetbereik van 0,01MH-20H.
• Weergave van diode symbolen en voorspanningsval.
• Elke test duurt ongeveer twee seconden, met uitzondering van grote capaciteiten en hoge inductantie metingen.

Extra functies:

• Vierkantsgolfsignaalgenerator met een bereik van 1HZ-2MHZ.
• PWM pulssignaalgenerator voor 1-99% pulsbreedte gemoduleerde signalen.
• Frequentiemeterfunctie voor signalen tot 25KHz of hoger (met een lichte afname van de nauwkeurigheid).

Pakket inbegrepen:

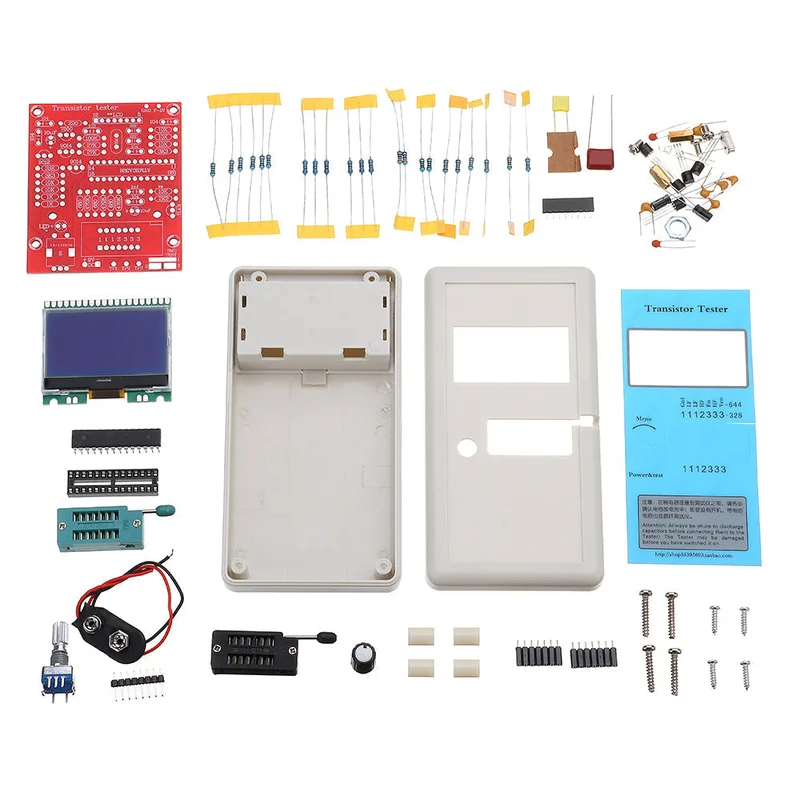

• 1 x DIY M12864 Grafische versie Transistor Tester Kit LCR ESR PWM
• 1 x Behuizing
