GPS-module met antenne en ultra-low power GNSS ontvanger-Snelle verzending

Description

Specificaties:

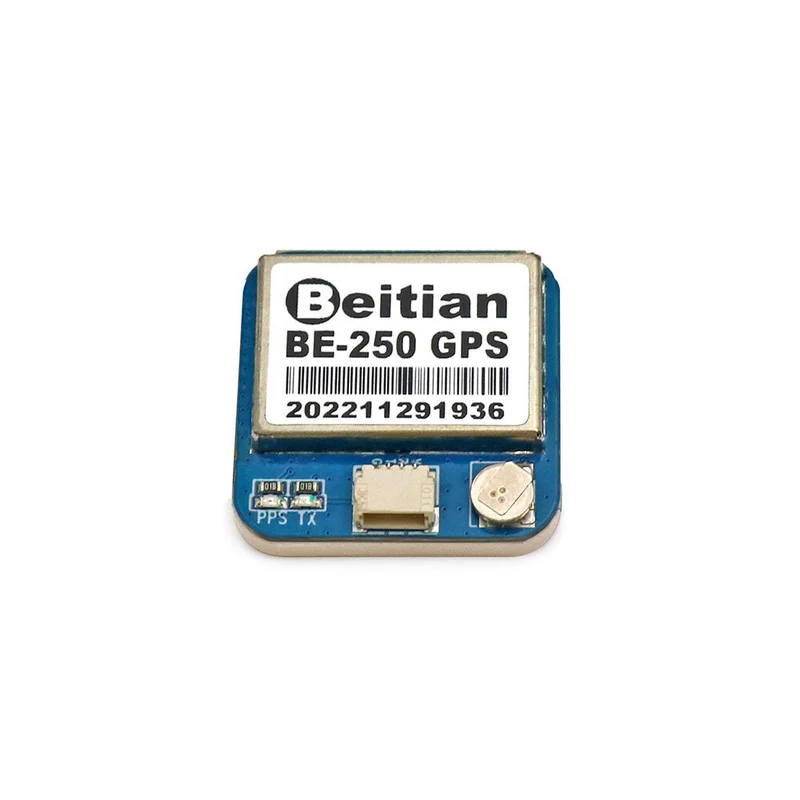

Item Naam: BE-250

Chip Kenmerken:

Chip: M10050

Frequentie: GPS L1 C/A, QZSS L1S (SLAS), GLONASS L10F, BDS B1I, Galileo E1B/C, SBAS EGNOS, GAGAN, MSAS en WAAS

Bedrijfsmodus: GPS, GLONASS, BDS, GALILEO, SBAS en QZSS. Standaard GPS+GALILEO+SBAS+QZSS. Indien nodig kan de modus worden aangepast via instructies. Aanbevolen gebruik: GPS+GLONASS+SBAS+QZSS+GALILEO of GPS+BDS+SBAS+QZSS+GALILEO.

Gevoeligheid:

Track: -167dBm

Re-arrest: -160dBm

Koude Start: -148dBm

Warme Start: -160dBm

Nauwkeurigheid:

Horizontale Nauwkeurigheid: 2m CEP

Snelheidsnauwkeurigheid: 0.05m/s

Dynamische Hoeknauwkeurigheid: 0.3 graden

1PPS Tijdnauwkeurigheid: RMS 30ns, 99% 60ns

Starttijd:

Koude Start: 29s

Warme Start: 1s

Geassisteerde Start: 1s

Uitvoergegevens:

Baud Rate: 4800bps – 921600bps, standaard 38400bps

Outputniveau: TTL-niveau

Uitvoerprotocol: NMEA, UBX

NMEA-zinnen: RMC, VTG, GGA, GSA, GSV, GLL

Updatefrequentie: 0.25Hz-18Hz, standaard 1Hz

Second Pulse: Configureerbaar van 0.25 Hz tot 10 MHz, de standaardperiode is 1s, en het hoge niveau duurt 100ms

Werkbeperkingen:

Hoogte: 80.000m

Snelheid: <500m/s

Gravitatieversnelling: <4g

Stroomverbruik:

Spanning: DC 3.6V-5.5V, typisch: 5.0V

Stroom: Normaal 50mA/5.0V

Fysieke parameters:

Afmetingen: 25*25*6mm

Gewicht: 8g

Aansluiting: 1.00 afstand 4pin

Omgeving:

Bedrijfstemperatuur: -40 °C ~ +85°C

Opslagtemperatuur: -40°C ~ +105°C

Ingebouwde LED:

TX LED: Blauw. De data-uitvoer, TX LED knippert.

PPS LED: Rood. PPS LED is niet verlicht wanneer GPS niet is vastgelegd, knippert wanneer vastgelegd.

Pin Definitie:

Pakket Inbegrepen:
