Description
Specificaties:

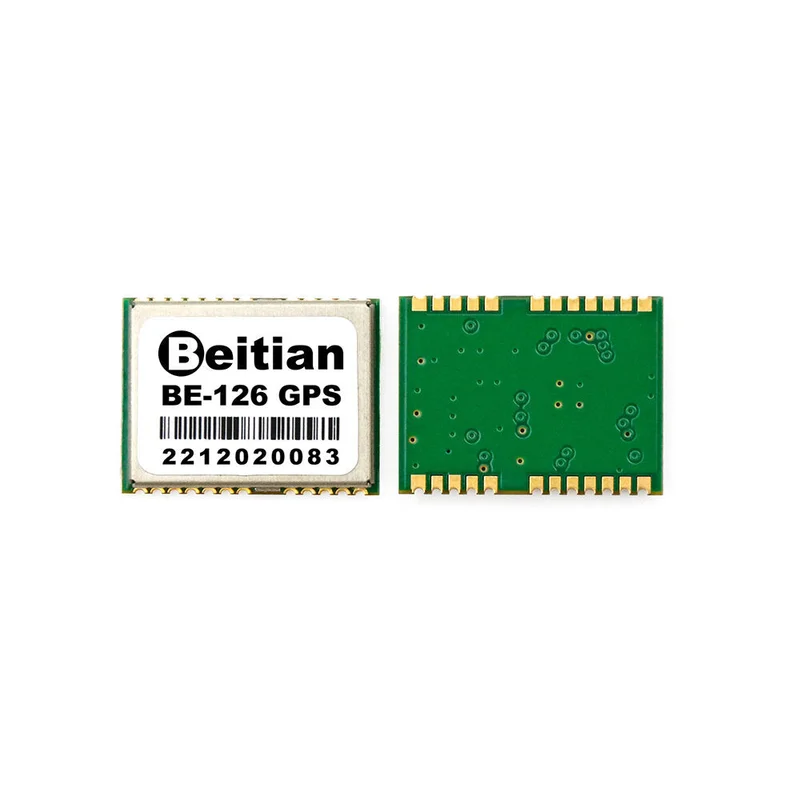

Artikelnaam: BE-126
Spaanderkenmerken:
Spaander: M10050
Frequentie: GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN
Bedrijfsmodus: GPS + BDS + GALILEO + SBAS + QZSS
Gevoeligheid:
Spoor: -166 dBm
Opnieuw arresteren: -160 dBm
Koude start: -148 dBm
Hete start: -160 dBm
Precisie:
Horizontale nauwkeurigheid: 1,5 m CEP 2D RMS SBAS Auxiliary (voor Open Sky)
Snelheidsnauwkeurigheid: 0,05 m/s
Dynamische koershoeknauwkeurigheid: 0,3 graden
1PPS Tijdnauwkeurigheid: RMS 30 ns, 99% 60 ns
Starttijd:
Koude start: 27 s
Hete start: 1 s
Geassisteerde start: 1 s
Uitvoergegevens:
Baudsnelheid: 4800 bps – 921600 bps, standaard 38400 bps
Uitgangsniveau: TTL-niveau
Uitvoerprotocol: NMEA, UBX
NMEA-zinnen: RMC, VTG, GGA, GSA, GSV, GLL
Updatefrequentie: 0,25 Hz – 18 Hz, standaard 1 Hz
Tweede puls: configureerbaar van 0,25 Hz tot 10 MHz, de standaardperiode is 1 s en het hoge niveau duurt 100 ms
Werkbeperkingen:
Hoogte: 80.000 meter
Snelheid: < 500 m/sec
Zwaartekrachtversnelling: < 4 g
Energieverbruik:
Spanning: DC 3.6V – 5.5V, typisch: 5.0V
Stroom: Normaal 50 mA / 5.0V
Omgeving:
Bedrijfstemperatuur: -40 °C ~ +85 °C
Opslagtemperatuur: -40 °C ~ +105 °C
Ingebouwde LED:
TX-led: blauw. De gegevensuitvoer, TX-LED knippert.
PPS-led: rood. PPS-LED niet helder wanneer GPS niet vast is, knippert wanneer vast.
Pin-definitie:
| PIN | Naam | IO | Beschrijving | Kenmerk |
| 1 | Gereserveerd | IO | hangend | hangend |
| 2 | D_SEL | IO | hangend | Interfaceselectie, zwevend |
| 3 | 1PPS | O | Module werkstatus, tweede pulsuitgang, één uitgang per seconde | VOH≥2.1375V, VOL≤0.7125V |
| 4 | UITGEBREID | IO | hangend | hangend |
| 5 | NC | IO | hangend | hangend |
| 6 | NC | IO | hangend | hangend |
| 7 | NC | IO | hangend | hangend |
| 8 | RESET-N | IO | Reset pin, reset laag | Reset pin, reset laag |
| 9 | VCC_RF | G | Antenne-voedingsaansluiting, spanning 3,3V | als voeding voor de antenne |
| 10 | GND | G | grond | grond |
| 11 | RF_IN | I | GPS-signaalinvoer, verbinding maken met GPS-antenne | 50 ohm @ 1575.42 MHz |
| 12 | GND | G | grond | GND |
| 13 | GND | G | grond | GND |
| 14 | NC | IO | hangend | hangend |
| 15 | NC | IO | hangend | hangend |
| 16 | NC | IO | hangend | hangend |
| 17 | NC | IO | hangend | hangend |
| 18 | SDA | IO | I2C_SDA | I2C-gegevens blijven zweven als ze niet worden gebruikt |
| 19 | SCL | IO | I2C_SCL | I2C-klok, indien niet gebruikt, blijf zweven |
| 20 | TX | O | UART_TX | TX seriële gegevensuitvoer |
| 21 | RX | I | UART_RX | RX seriële gegevensinvoer |
| 22 | V_BCKP | I | RTC-voedingspin. 25 µA | 1,4V ~ 3,6V, 3,3V gelijkstroom aanbevolen |
| 23 | VCC | I | VCC-voedingspin, voedingsspanning is 2,7-3,6V | Standaard ingang 3,3V DC |
| 24 | GND | G | grond | grond |
