Gentegreerde controller moederbord met 5 TMC2100 stappenmotor drivers voor 3D-printer-Snelle verzending

Description

Overzicht:
Deze geïntegreerde controller biedt een flexibele oplossing voor 3D-printers, met verbeterde functionaliteit ten opzichte van traditionele open source-controlepanelen zoals Ramps 1.4.

Kenmerken:

• Geïntegreerd ontwerp van 2560 en Ramps 1.4, waardoor complexe aansluitingen worden vermeden.
• Ondersteunt diverse stappenmotor drivers zoals A4988, DRV8825, TMC2100 en LV8729, zodat gebruikers motoren kunnen wisselen.
• Externe stuursignaal aansluiting voor hogestroomdrivers, geschikt voor 57 en 86 stappenmotoren.
• Hoogwaardige MOSFET voor betere koeling en stabiliteit.
• Ondersteunt 12V-24V voedingsingang, waardoor problemen met chipverwarming en stroomstoringen worden opgelost.
• Stabiel filtercircuit vermindert interferentie en voorkomt crashes tijdens het afdrukken.
• Gebruik van CH340 seriële poortchip voor eenvoudigere installatie dan 16U2.
• Compatibel met Marlin-firmware, eenvoudig te configureren en te vervangen voor Ramps 1.4.
• Ondersteunt Ramps 1.4, 2004LCD, 12864LCD, TFT28 en TFT32.
• 24V invoer mogelijk, waardoor de verwarmde bedstroom kan worden verlaagd tot 1/4 bij dezelfde voeding.
• Kleurcodering van terminals voor X-as, Y-as en Z-as voor eenvoudige bedrading.
• Verschillende kleurenterminals voor stepperdrivers om schade aan de controllerkaart te voorkomen.

TMC2100 V1.3 Beschrijving:

• Superstille TMC2100 stappenmotoraandrijfbord, geschikt voor hoge werktemperaturen.
• Werkt zonder ventilatoren bij ongeveer 70 graden bij 0,5 A; bij 1 A kan de temperatuur meer dan 150 graden bereiken.
• Let op: zorg voor goede warmteafvoer om stapverlies te voorkomen; aanbevolen werkstroom is beter dan 0,5 A.

Actueel algoritme en regulatie:

• Stroomalgoritme: i = Vref * 1.9 / 2.5; standaard Vref is ongeveer 0.65V, wat resulteert in een standaardstroom van 0.5A en een maximale stroom van 1A.
• Vref meet de spanning tussen Gnd en de potentiometer.
• Sluit de motor niet aan tijdens het meten van de spanning om schade aan de omvormer te voorkomen.
• Voeding moet ingeschakeld zijn bij het meten; sluit niet alleen de USB-voeding aan.

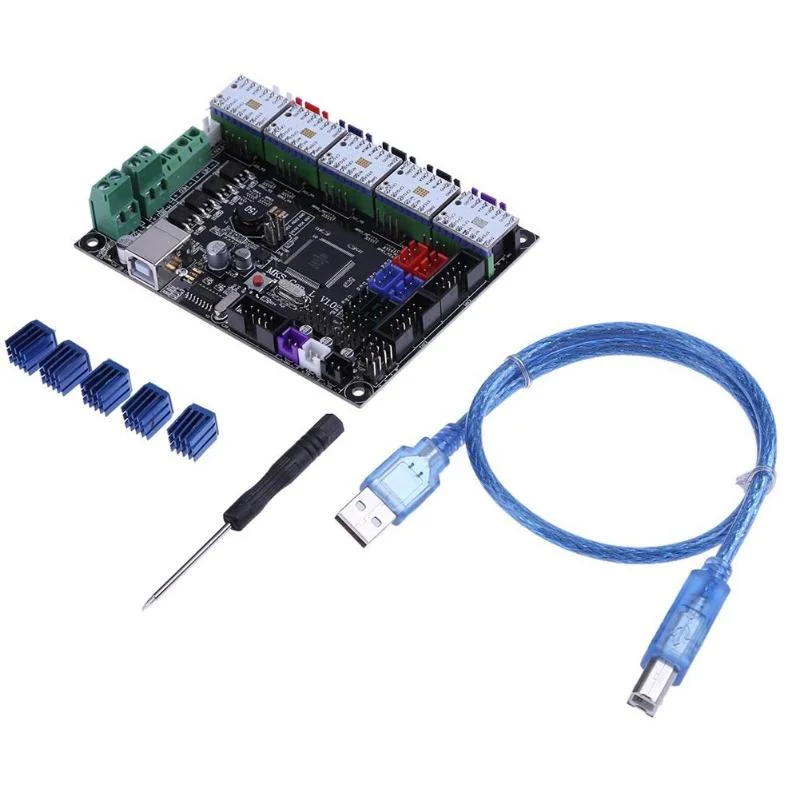

Pakket inbegrepen:

• 1x Geïntegreerd moederbord
• 1x 50 cm USB-kabel
• 5x TMC2100 V1.3 stappenmotoraandrijvingen
• 5x Koellichamen
• 1x Schroevendraaier

Warme tips:

• Zorg ervoor dat de plus- en minpool correct zijn aangesloten voordat de voeding wordt ingeschakeld.
• Sluit de motor niet aan wanneer de voeding aan staat; dit kan leiden tot schade aan de driver.
• Schakel de stroom uit voordat u de motor verwijdert of aanpassingen maakt aan de potentiometer.
• Sluit de achteruitrij-drive niet aan om schade aan de driver en het moederbord te voorkomen.
• Motoraandrijving is niet inbegrepen.
• Wees voorzichtig met de voeding om schade aan de chip en het circuit te voorkomen.
