ESP8266 WiFi Grove Board Kit met PMS5003 Sensor en Afstandsbediening Module

Inleiding:

Deze ESP8266 Grove Kit is ontworpen op basis van de ESP8266 van Espressif Systems, een concurrerende WiFi-oplossing. De module heeft verschillende interfaces voor gebruikers, zoals UART, IIC, AIO, DIO, enzovoort.
De afstand tussen de grove connectoren is 2,54 mm. De connectorafstand van de PM5003 is 1,27 mm (NC, NC, NC, RX, TX, NC, GND, VCC) (van boven naar beneden).

Datasheet voor de Grove Kit:

Technische specificaties:

– Ondersteunt draadloze standaarden 802.11 b/g/n;
– Ondersteunt STA/AP, STA+AP modi;
– TCP/IP protocolstack, één socket;
– Ondersteunt standaard TCP/UDP Server en Client;
– Ondersteunt configuratie van seriële poort baudrate:
1200/2400/4800/9600/19200/38400/57600/74800/115200 bps;
– Ondersteunt seriële databits: 5/6/7/8 bits;
– Ondersteunt seriële pariteit: geen;
– Ondersteunt seriële stopbits: 1/2 bits;
– ESP8266 GPIO pinout: 0/2/4/5/9/10/12/13/14/15/16 / ADC/ EN/UART TX/ UART RX;
– WiFi bedrijfstroom: continue transmissie ≈70mA (maximaal 200mA), inactieve modus:
– Seriële WiFi transmissiesnelheid: 110-460800 bps;
– Temperatuur: -40 ~ +125 °C;
– Vochtigheid: 10%-90% niet-condenserend;

Interface- en LED-definitie:

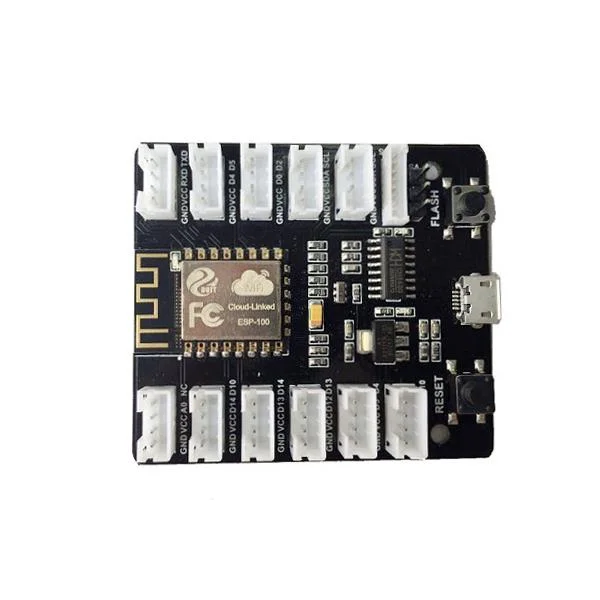

Deze ESP8266 Grove Kit module biedt interfaces zoals weergegeven in de PCB-weergave. Elke pinfunctie is op de printplaat gedrukt, als volgt:

LED-definitie

Deze ESP8266 Grove Kit module heeft twee LED’s. De rode LED geeft de voedingsbron aan. De blauwe LED is multifunctioneel en is verbonden met GPIO16.

Pakketinhoud:

1 x ESP8266 WiFi Grove Board
