Beschrijving:

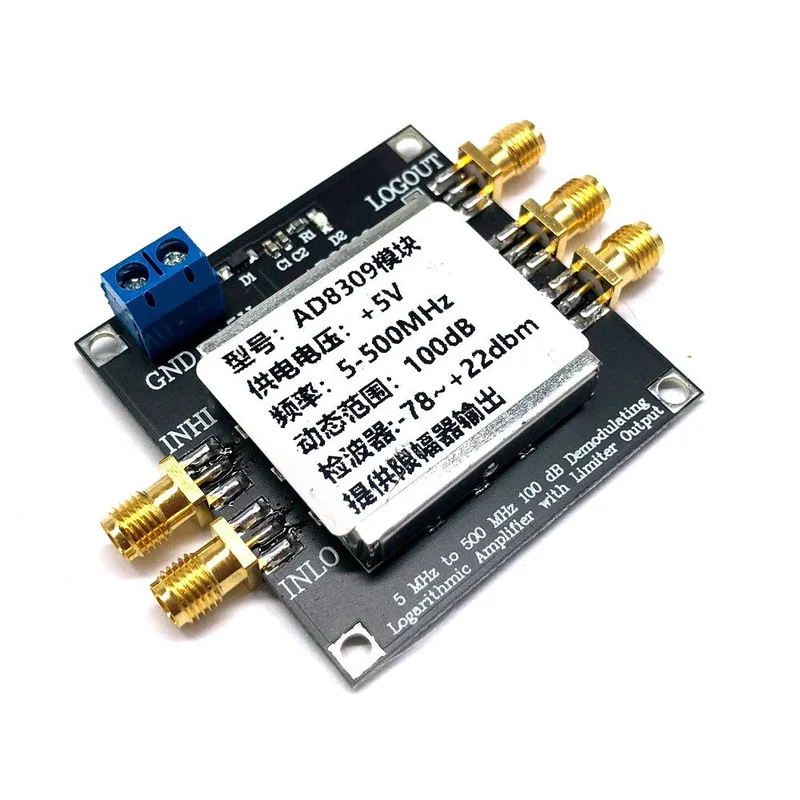

Deze dynamische detectorversterker is ontworpen voor gebruik in toepassingen zoals cellulaire basisstations, radars en andere radiotransceivers. Met een detectiefrequentie tot 500 MHz en een dynamisch bereik van 100 dB, biedt deze versterker een nauwkeurigheid van ± 0,4 dB in het middenbereik van 80 dB.
De logaritmische uitgang is evenredig met de logaritme van het ingangssignaal en kan een DC-signaal van 0,4 V tot 2,5 V leveren binnen een ingangsbereik van 100 dB. Bovendien beschikt het apparaat over een begrenzeruitgang die het ingangssignaal met 100 dB kan versterken, wat het ideaal maakt voor demodulatie van FSK- en PSK-gemoduleerde signalen.
Specificaties:
- Voedingsspanning: 55V DC (typische stroomwaarde van 20mA)
- Complete meertraps logaritmisch beperkende IF-versterker
- Dynamisch bereik: 100 dB (-78 dBm tot +22 dBm, Re 50 Ω)
- Programmeerbare begrenzingsversterking en uitgangsstroom
- Differentiële uitgang tot 10 mA, 2,4 V piek-piek
- Totaal versterking: 100 dB, bandbreedte: 500 MHz
- Frequentiebereik: 5 MHz – 500 MHz
- Constante fase (typische vertragingsafwijking: 680 ps)
- Inschakeltijd: 500 ns, slaapstroom: < 1 mA
- RSSI-schaalverdeling verandert niet met temperatuur en voedingsspanning: helling: 20 mV/dB, intercept: -95 dBm
- RSSI-lineariteit: ± 0,4 dB (tot 200 MHz)
- Enkele voeding: +2,7 V tot +6,5 V
- Stroom: 16 mA (typische waarde)
- Input en output interface: SMA buitenste schroef binnenste gat
- Productafmetingen: 50 x 50 x 9 mm
- Productgewicht: 20 g
- Met metalen schild
Pakket inbegrepen:
- 1 x versterker
