Dual USB 18650 acculader bord met mobiele stroomvoorziening-Snelle verzending

Description

Beschrijving:

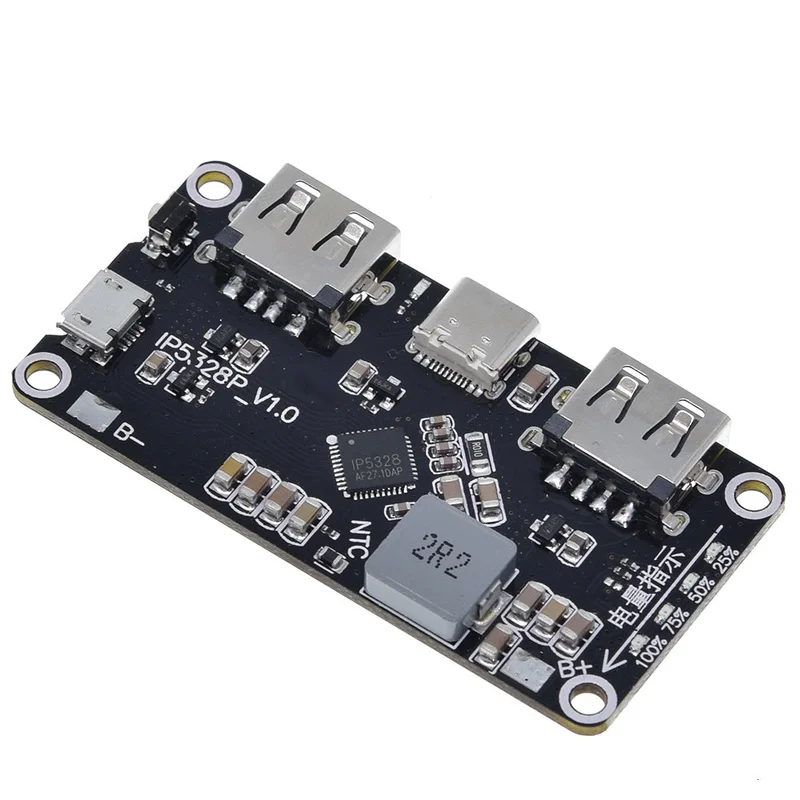

Dit acculader bord biedt een mobiele stroomoplossing met een vierlaags goudbedrukt circuit. Het ondersteunt meerdere snellaadprotocollen en biedt tweerichtings snelladen tot 18W. Het bord heeft in totaal 4 laadpoorten: 2 USB-A uitvoerpoorten, 1 USB-C interface en 1 micro-USB-interface, die allemaal snel opladen ondersteunen. De USB-A-poorten zijn compatibel met QC3.0, FCP, AFC, MTK, en SFCP, en de USB-C-poort ondersteunt USB PD snelladen in beide richtingen.

Specificaties:

Afmetingen: 65 mm x 32,5 mm, met een ultradun vierhoekig gat van 3 mm diameter.

Uitgangsinterface: 2x USB-A + USB-C, ondersteunt snellaaduitvoer (zie specificaties voor snellaadprotocol).

Invoerinterface: micro-USB + USB-C, ondersteunt snellaadinvoer (zie specificaties voor snellaadprotocol).

Batterijtype: 3,7 V batterij (18650 lithiumbatterij) parallel aangesloten. De capaciteit is niet beperkt; hoe groter de capaciteit, hoe langer de laad- en ontlaadtijd. Zorg ervoor dat de batterij correct is aangesloten om schade te voorkomen.

Snellaadindicatie: indicator voor hoge spanning bij ingang en uitgang.

Conversie-efficiëntie: 95% (efficiëntie varieert met verschillende spanningen).

Druk op de knop: korte druk activeert de batterij-indicator en verhoogt de uitvoer. Een lange druk van 10 seconden reset het systeem.

Automatische detectiefunctie voor mobiele telefoons: het systeem detecteert automatisch een mobiele telefoon en schakelt de boostfunctie in om op te laden.

Functiebeschrijving:

Batterijvergrendeling en activering

Bij de eerste aansluiting op de batterij is de chip vergrendeld. Bij een te lage batterijspanning activeert het systeem een uitschakeling bij laag vermogen.

In vergrendelde toestand kan de detectiefunctie niet worden geactiveerd. Druk op de knop om de laadtoestand in te voeren en de chipfunctie te activeren.

Opladen

Het laadbeheersysteem ondersteunt constante stroom en constante spanning. De maximale laadstroom is 5,0A. Het systeem past automatisch de laadstroom aan op basis van de batterijspanning.

IP5328P ondersteunt geen gelijktijdig opladen en ontladen om schade aan aangesloten apparaten te voorkomen.

Boost

Het systeem ondersteunt een breed spanningsbereik van 5V tot 12V met verschillende laadcapaciteiten. De schakelfrequentie is 375KHz en het systeem bevat beveiligingsfuncties tegen overbelasting en kortsluiting.

De uitgangsstroom wordt automatisch aangepast om de temperatuur onder controle te houden.

Pakket bevat:

1 × batterijladerbord
