Description

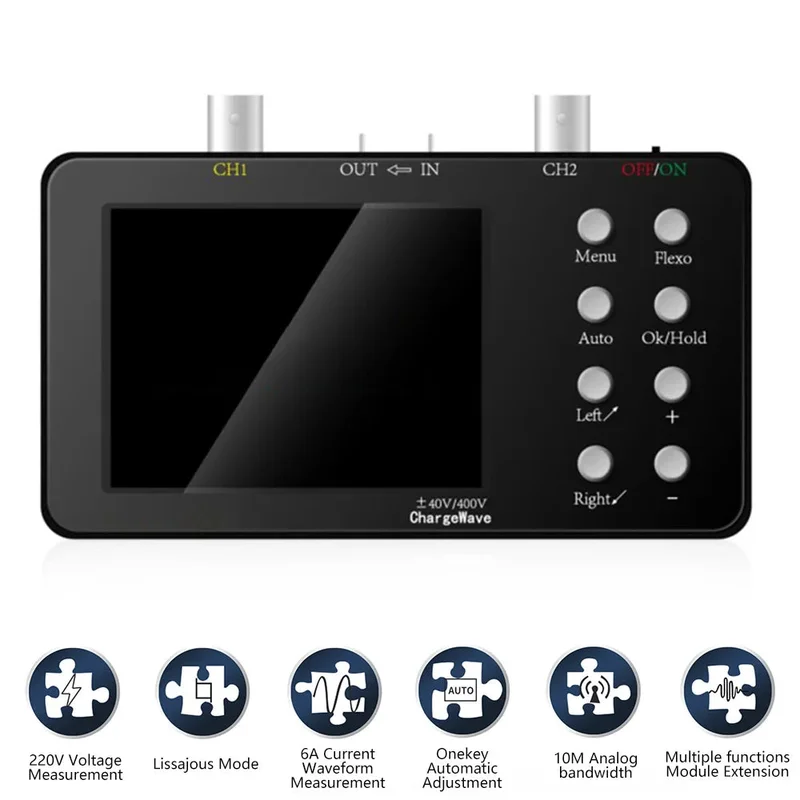

Deze dual channel digitale oscilloscoop biedt een bemonsteringssnelheid van 50M en een analoge bandbreedte van 10MHz, ideaal voor elektronische reparatiewerkzaamheden.
Kenmerken:
- Opslagdiepte van 20K, met ondersteuning voor golfvormcompressie en expansie.
- Traploze compressie van de huidige golfvorm met een maximale compressiefactor van 100.000 keer.
- Volledige triggerfunctie (enkele, normale, automatische) voor zowel periodieke analoge signalen als niet-periodieke digitale signalen.
- Meet spanningssignalen tot ±400V.
- Hoog rendement AUTO-functie met één knop voor eenvoudige weergave van gemeten golfvormen.
- Tweekanaals oscilloscoopmodus met Lissajous-modus en stroomgolfvormweergave.
Productparameters:
- Model: SCO_2_10M
- Bemonsteringssnelheid: 50M/kanaal
- Aantal kanalen: 2
- Analoge bandbreedte: 10 MHz (per kanaal)
- Meetspanning: X1/+40V, X10/grond 400V
- Ingangsimpedantie: 1MΩ
- Opslagdiepte: 20Kb
- Parameterdisplay: 12 soorten
- Stroommeting: 0~6A
- Minimale nauwkeurigheid: 2mA
- Huidige bemonsteringssnelheid: 2,5KSa/S
- Scherm: 3,2 inch LCD-scherm
- Resolutie: 320*240
- Laadspanning: 5V
- Batterijcapaciteit: 2500mAh
- Continue werktijd: 4,5-6 uur
- Firmware-upgrade: ondersteuning
- Schaalgrootte: 120 mm (lengte) x 66 mm (breedte) x 18,5 mm (dikte, exclusief BNC-kop)
Voorzorgsmaatregelen:
- Bij het meten van spanningen boven de 40V, zorg ervoor dat de sonde naar X10 is geschakeld.
- Raak het metalen gedeelte van het instrument niet aan bij het meten van hoogspanning (meer dan 36V AC), vooral de BNC-interface.
- De laadspanning mag 6,8V niet overschrijden om schade aan de laadchip te voorkomen.
- Bij het meten van netspanning is het absoluut verboden om het apparaat aan de computer aan te sluiten, om kortsluiting tussen de neutrale draad en de aardedraad te voorkomen!
Pakket A bevat:
- Oscilloscoop x1
- USB-kabel x1
- Krokodillenklemlijn x2
Pakket B bevat:
- Oscilloscoop x1
- USB-kabel x1
- Krokodillenklemlijn x1
- Kabel voor hoogspanningssonde x1
