Invoering:Deze draaggolfmodule is een compacte, hoogpresterende datatransceiver die speciaal is ontworpen voor betrouwbare gegevensoverdracht via 220 V wisselstroom. Het apparaat is ideaal voor toepassingen zoals meteraflezing, straatverlichting, smart home-systemen en brandbeveiliging, waar gegevens via stroomleidingen moeten worden verzonden, zelfs onder uitdagende omstandigheden.

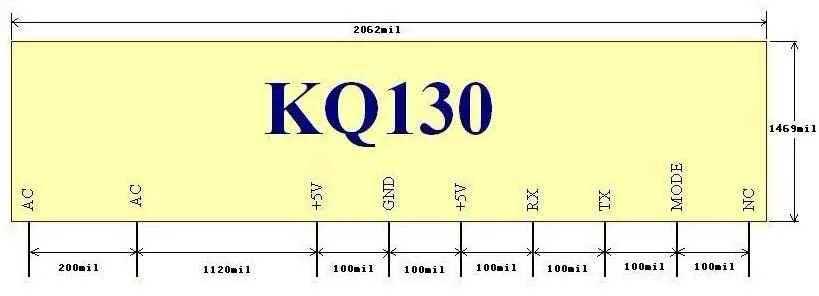

Kenmerken:1. Geïntegreerde module met een afmeting van 53 × 38 × 17 mm (L × D × H). De pinnen zijn eenvoudig aan te sluiten op 220 V AC zonder extra componenten. De pinafstand is 2X0,1 inch, met een afstand van 1,1 cm tussen de 2e en 3e pin.2. Werkfrequentie: 120 ~ 135 kHz, baudsnelheid van de interface: 9600 bps, met een werkelijke baudrate van 100 bps en een buffer van 250 bytes.3. Temperatuurbereik: -25 °C tot +70 °C, met een luchtvochtigheid van maximaal 90%.
Pinbeschrijving:1P – AC: Fase (of neutraal) van 220V AC2P – AC: Nul (of fase) van 220V AC3P – +5V: Zendvermogen (+5V, 260mA), kan worden onderbroken om stroom te besparen.4P – GND: Digitale circuitaarde5P – +5V: Werkspanning (+5V, 11mA)6P – RX: TTL-niveau, draaggolfgegevensinvoer, moet verbonden zijn met de TXD van de microcontroller.7P – TX: TTL-niveau, gegevensuitvoer, verbonden met de RXD van de microcontroller.8P – MODE: Modusselectie, zwevend of aangesloten op +5V is hoog, aarding is laag.9P – NC / RST: Reset-pin (actief laag), alleen nodig bij frequente moduswisselingen. Houd deze pin zwevend als deze functie niet nodig is.
Pakketinhoud:
1 x Gegevenszendontvangstmodule
