Draagbare handheld vector netwerk analyzer met SWR-meter 50kHz-1000MHz-Snelle verzending

Description

Deze handheld vector netwerk analyzer is gebaseerd op een open source project en biedt professionele en praktische functionaliteit. Het apparaat is uitgerust met een 4,3-inch IPS TFT LCD-scherm voor een heldere weergave.

Kenmerken:

• 4,3-inch IPS TFT LCD met resistieve aanraakscherm, biedt een groter kijkhoek en is goed zichtbaar bij fel buitenlicht.
• Voorzien van een krachtige 5000mAh/3.7V lithiumbatterij voor een langere standby-tijd en een USB-interface, waardoor het ook als powerbank kan worden gebruikt.
• Snellere oplaadtijd door de IP5306 laad IC met een laadstroom van 2A.
• Verbeterde bedieningsknoppen voor een betere gebruikerservaring.
• Ondersteunt het wisselen tussen Chinese en Engelse menu’s.
• Upgrade van de gebruikersprogramma’s mogelijk via een virtuele U-schijf (16MB SPI flashgeheugen).
• Standaard aluminium behuizing ter bescherming van de SMA-aansluiting en ter vermindering van externe elektromagnetische interferentie.
• Meetbereik van 50kHz tot 1GHz, met een dynamisch bereik van 40dB bij 600M-1GHz (staande golfverhouding minder dan 1.02).
• RF-frontend met metalen afscherming voor een dynamisch bereik van meer dan 60dB over het volledige frequentiebereik.

Specificaties:

• Hoofdmateriaal: PCB
• Kleur: zwart
• Batterij: 1 * lithiumbatterij, 3.7V, 5000mAh
• Meetfrequentie: 50KHz~1000MHz
• RF-uitgang: -13dBm (max. -9dBm)
• Frequentie-nauwkeurigheid: <0.5PPM
• Poort SWR: <1.1
• Display: 4,3 inch IPS TFT (800*480)
• USB-interface: USB Type-C
• Communicatiemodus: CDC (serieel)
• Stroomverbruik: USB 5V 200mA, kan op batterij werken, maximale laadstroom 2A
• Uitgangsvermogen: 5V/1A
• Aantal calibratiepunten: 101
• Aantal scanpunten: 101
• Weergave tracking: 4, Markering: 4, Instelling opslaan: 5
• Scantijd: ongeveer 1.9s/tijd (50KHz~1000MHz volledig frequentiebereik)
• Kan S-parameters, staande golfverhouding (SWR), fasekaart, groepsvertraging, Smith-diagram en meer meten.
• Afmetingen item: 140 * 75 * 20mm
• Pakketgrootte: 145 * 85 * 30mm
• Pakketgewicht: 600g

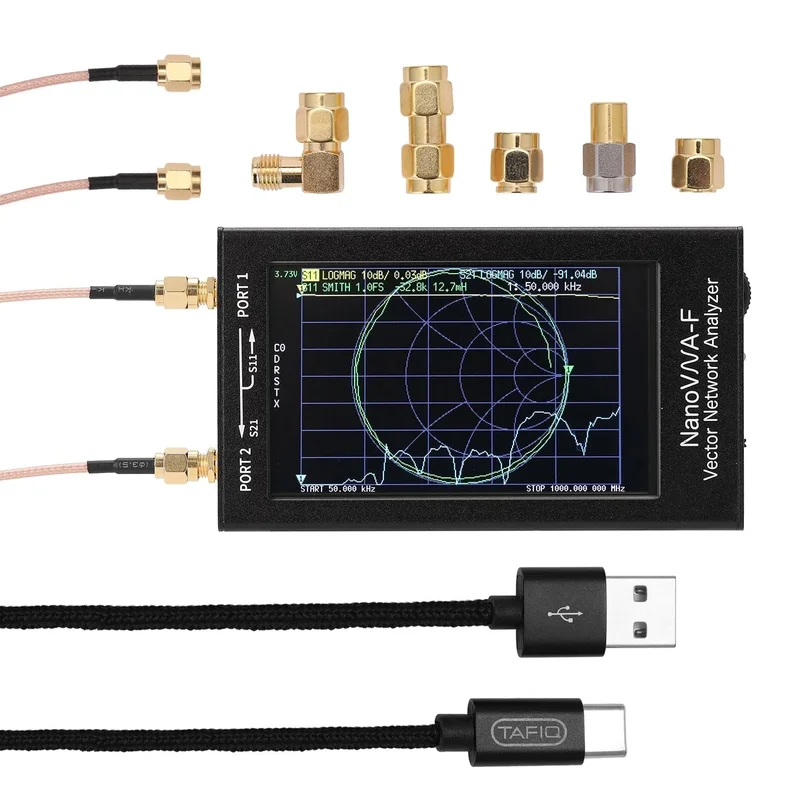

Pakketinhoud:

• 1 * Hoofdeenheid (zonder batterij)
• 2 * 200mm SMA-JJ RG316-kabel
• 1 * Set calibratieonderdelen
• 1 * SMA-JJ dubbele naald
• 1 * SMA-elboog (buitenschroefdraad naar binnenschroefdraad)
• 1 * Type-C datakabel
