Description
Kenmerken:
- PCB-grootte: 50 x 30 mm (L x B)
- Bedrijfsspanning: 1,5V-9V
- Stroom: 3,3MA-29MA
- Bedrijfsfrequentie: FM-band 85-115MHZ
- Ontvangapparatuur: FM-radio / mobiele telefoon met FM-radiofunctie, enz.
- Audiorespons: 20HZ-15KHZ
- RF vermogen: -2dbm tot 15dbm
- RF uitgangsimpedantie: 20ohm
- Tweede harmonische: ≥-40db
- Transmissieafstand: 100M-1000M

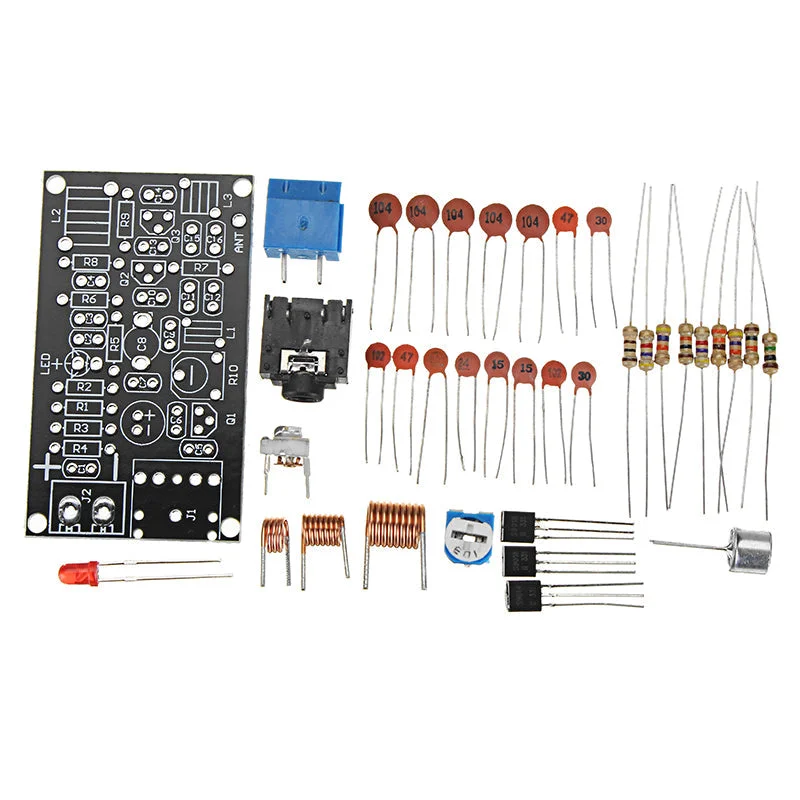

Componenten:
| Component | Positie | Aantal |
| Weerstand 330ohm | R7 | 1 |
| Weerstand 1M | R3 | 1 |
| Weerstand 100ohm | R8 | 1 |
| Weerstand 10K | R4, R5 | 2 |
| Weerstand 4.7K | R1, R2 | 2 |
| Weerstand 47K | R6, R9 | 2 |
| Ceramische condensator 102 | C3, C4 | 2 |
| Ceramische condensator 15P | C10, C14 | 2 |
| Ceramische condensator 47P | C15, C16 | 2 |
| Ceramische condensator 30P | C11, C12 | 2 |
| Ceramische condensator 104 | C1, C2, C5, C6, C7 | 5 |
| Ceramische condensator 201P | C13 | 1 |
| Ceramische condensator 24P | C9 | 1 |
| Microfoon | MIC | 1 |
| LED | LED | 1 |
| 4T Holle spoel | L1 | 1 |
| 9T Holle spoel | L2 | 1 |
| 8T Holle spoel | L3 | 1 |
| 5-pins audio aansluiting | J1 | 1 |
| Ceramische verstelbare condensator | C8 | 1 |
| Verstelbare weerstand | R10 | 1 |
| Voedingsaansluiting | J2 | 1 |
| Transistor 9014 | Q1 | 1 |
| Transistor 9018 | Q2, Q3 | 2 |
Verpakking bevat:
1 x Draadloze FM Microfoonset
