Description

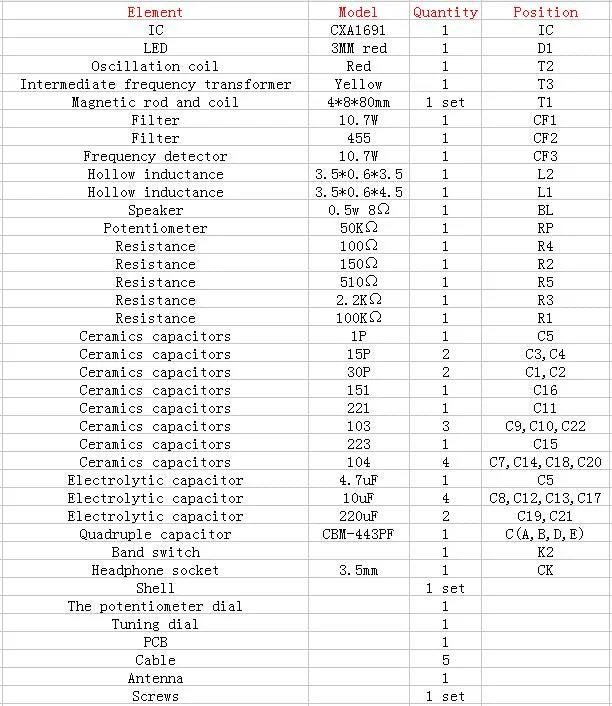

Opmerking:Eenvoudig te installeren, geen leveringsinstructies. Soldeer de overeenkomstige onderdelen volgens de paklijst.

Kenmerken:

Deze set bevat de CXA1691 geïntegreerde module, die zowel FM als AM ondersteunt en zeer draagbaar is.

Het circuit maakt gebruik van de CXA1691 module als de radiokern, inclusief een versterker voor helder geluid, stille verwerking, hoge gevoeligheid, stabiele kwaliteit en goede selectiviteit. Het heeft een stroomindicator en een oordopjesuitgang.

Met een 3W 8Ω grote magneetspreker levert het een luid geluid. Geschikt voor zowel beginners als gemiddelde elektronische liefhebbers.

AM-amplitudemodulatiegedeelte:

• Frequentiebereik: 535-1605 KHz
• IF-frequentie: 465 kHz
• Gevoeligheid: ≤ 3mV/m (26dB S/N)

FM-gedeelte:

• Frequentiebereik: 64-108 MHz
• IF-frequentie: 10,7 MHz
• Gevoeligheid: ≤ 30μV/m

Specificaties:

• Werkspanning: 3V (2 AA-batterijen)
• Ruststroom: geen signaal ≤ 20mA
• Uitgangsvermogen: ≥ 180 mW (10% vervorming)
• Totale afmetingen: 124 × 76 × 27 mm

Pakket bevat:

• 1 x DIY FM/AM radiopakket
