Description

Digitale step down buck module B3603 voor constante spanningsstroom

Kenmerken:

De B3603 DC-DC buck module is een volledig digitale buck module met een compact formaat, hoog vermogen en hoge efficiëntie. Dankzij de nauwkeurige metingen van de hoge-snelheid microcontroller kunnen de uitgangsspanning en de stroomwaarde nauwkeurig worden geregeld. De module beschikt over 10 geheugenlocaties voor het opslaan van parameters, die eenvoudig opgevraagd kunnen worden. De viercijferige LED-display toont real-time spanning, stroom, vermogen en capaciteit. Daarnaast heeft de module een automatische uitgang na inschakeling en een functie voor het automatisch draaien van de displayparameters, die naar behoefte in- of uitgeschakeld kan worden.

Specificaties:

• Module type: Niet-geïsoleerde Buck
• Ingangsspanning: 6-40V (de ingangsspanning moet minimaal 1,5V hoger zijn dan de uitgangsspanning)
• Uitgangsspanning: 0-36V
• Uitgangsstroom: 0-3A (maximale stroom is 3A, stabiele werkstroom is 2A; bij langdurig gebruik op hoog vermogen is extra koeling vereist)
• Spanningsregelaar / beeldschermresolutie: 0,01V
• Power Display minimum resolutie: 0.001W
• Schakelfrequentie: 150KHz
• Korte beveiliging: Constant
• Bedrijfstemperatuur: -40 °C tot +85 °C
• Besturing: Digitale besturing + Digitale weergave
• Conversie-efficiëntie: 92%
• Huidige regeling / Display Resolutie: 0.001A
• Capaciteit Weergave minimum resolutie: 0.001AH
• Output rimpeling: <= 50mv
• Gewicht: 43g

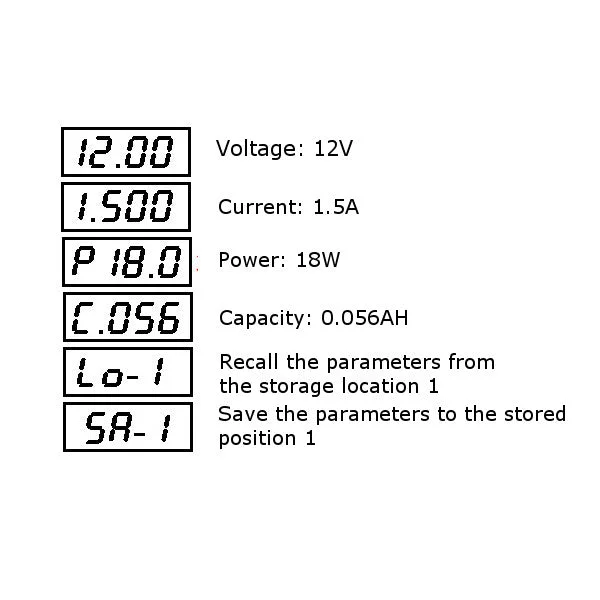

Weergave beschrijving:

• 00.00: spanningswaarde, 00,00 ~ 36,00V
• 0.000: huidige waarde, 0.000 ~ 3.000A
• P.000, P0.00, P00.0, P000: vermogen in W, decimale puntpositie verandert met de vermogenswaarde. Bijvoorbeeld: P.123 betekent 0.123W, P1.23 betekent 1.23W, P12.3 betekent 12.3W, P102 betekent 102W.
• C.000, C0.00, C00.0, C000: capaciteitswaarde in AH, decimale puntpositie verandert met de capaciteitswaarde. Bijvoorbeeld: C.123 betekent 0.123AH, C1.23 betekent 1.23AH, C12.3 betekent 12.3AH, C123 betekent 123AH.
• –0–, –1–, –2-: Bijzondere kenmerken 0, 1, 2
• –y-: Open de speciale functies
• –n-: Sluit de speciale functie
• SA.- * (* betekent 0 tot 9): Sla de parameters op in een opslagplaats van 0 tot 9
• Lo.- * (* betekent 0 tot 9): Herroep opgeslagen locaties 0-9

Gebruik:

Sluit de ingang en uitgang correct aan en zorg ervoor dat de ingangsspanning binnen het vereiste bereik ligt. Omgekeerde aansluiting is strikt verboden. Om schade door omgekeerde aansluiting te voorkomen, kunt u een diode van meer dan 3A aansluiten.

Instellen van spannings- en stroomwaarden:

1. Bij opstarten wordt de standaard weergave de ingestelde spanning. Druk op de knop “SET” om over te schakelen naar de huidige ingestelde waarde. De huidige waarde wordt weergegeven als “0.00” met de eenheid “A”. Gebruik de knoppen om de waarde te verhogen of te verlagen, en druk op “SET” om de instelling te bevestigen. Lang indrukken kan snel instellen.
2. Na het instellen, druk op “OK” om de instellingen uit te voeren.
3. Tijdens de uitgangsmodus kan de uitgangsspanning worden verhoogd of verlaagd door op de knoppen te drukken. Druk kort op “OK” om de weergave van spanning en stroom te wisselen, en houd “OK” 3 seconden ingedrukt om de automatische rotatie van de weergave in te schakelen.
4. Druk op “SET” om de uitgang uit te schakelen.

Dit is een eenvoudig model van de module in de standaardmodus, wat het gebruiksgemak benadrukt. Voor het herhalen van opgeslagen waarden of het aanpassen van stroom, capaciteit en andere parameters in de uitvoermodus, moet u overschakelen naar de full-function modus.

Pakket inbegrepen:

• 1 x B3603 DC-DC Buck Module
