DDS functie signaalgenerator voor sinus, vierkant, driehoek en zaagtandgolven-Snelle verzending

Description

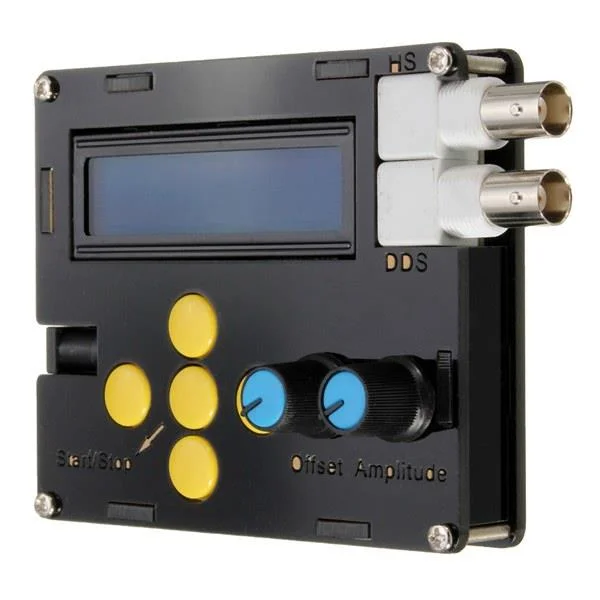

DDS functie signaalgenerator voor sinus, vierkant, driehoek en zaagtandgolven

Specificaties:

Bedrijfsspanning: DC 9V
DDS frequentiebereik: 1Hz – 65534Hz
Hoge snelheidsfrequentie (HS) uitgang tot 8MHz
De amplitude van het DDS signaal kan afzonderlijk worden aangepast met twee potentiometers
DDS signalen: Sinusgolf, Vierkante golf, Zaagtandgolf, Omgekeerde zaagtandgolf, Driehoeksgolf, ECG-golf en geluidsgolf.
1602 LCD-menu
Intuïtief toetsenbord
Waarde-instellingen: 1, 10, 100, 1000, 10000Hz
De voeding herstelt automatisch de laatst gebruikte configuratie
Offset: 0.5Vpp – 5Vpp
Amplitude: 0.5Vpp – 14Vpp

Belangrijkste functies:

UP: golfvorm selecteren
DOWN: golfvorm selecteren
LEFT: uitgangsfrequentie verlagen
RIGHT: uitgangsfrequentie verhogen
STOP/RUN: uitgang stoppen/starten

“UP” toets golfvorm volgorde:
ECG = elektrocardiogramgolf (in de OFF-stand, gebruik de “links” en “rechts” toetsen om de uitgangsfrequentie in te stellen. Middenknop start, alle volgende golfvormen worden ingesteld)

Omgekeerde zaagtand = reverse sawtooth
Zaagtand = sawtooth
Driehoek = triangle wave
Vierkant = square wave

Pakket inbegrepen:

1 x DDS functie signaalgenerator
1 x voedingsadapter
1 x Q9 signaalkabel
1 x gebruikershandleiding
