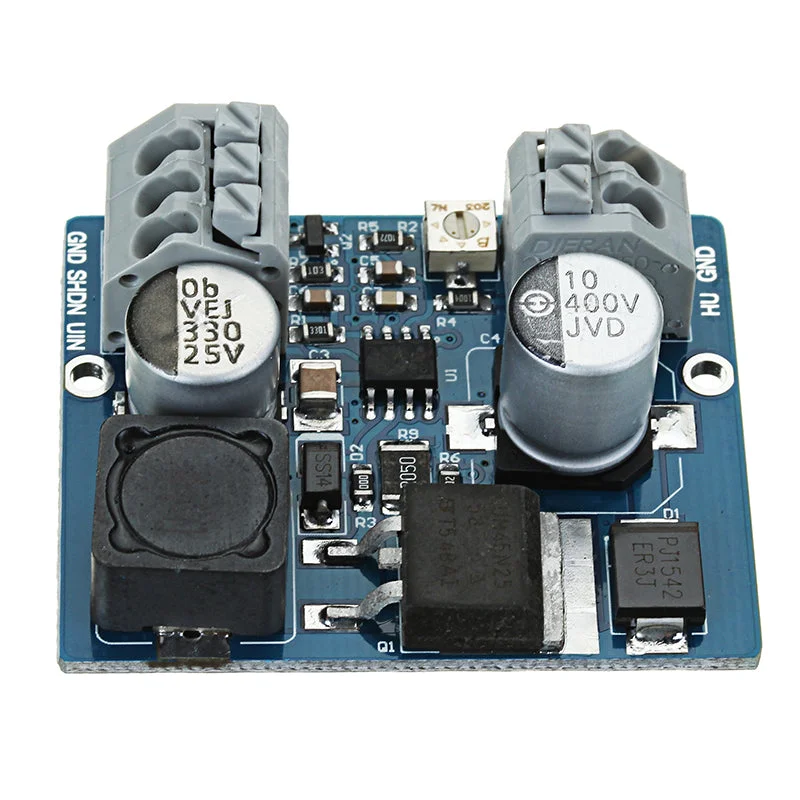

Kenmerken:Deze hoogspanningsvoedingsmodule is een compacte DC-DC-omzetter met hoog rendement en lage warmteontwikkeling. Hij werkt met een ingangsspanning van 12V tot 24V DC en levert een uitgangsspanning van 85 tot 235V DC, instelbaar met een nauwkeurige potentiometer. Ideaal voor gebruik met Nixie-buizen, VFD-buizen, magische ogen, enz. De uitschakelingsmodus wordt geregeld via de :Ingangsspanning: DC 12-24VUitgangsspanning: DC 85-235VAfmetingen: 45 mm x 37 mm x 15 mm
| Kenmerk | Symbool | Minimum | Typisch | Maximaal | Eenheid |
| Ingangsspanning | Vin | 10 | 12 | 24 | volt |
| Uitgangsspanning (Io = 10mA) | Vout | 85 | — | 235 | volt |
| Uitgangsstroom (Vin = 12V, Vout = 90V) | Ik uit | 0 | 45 | 95 | mA |
| Uitgangsstroom (Vin = 12V, Vout = 170V) | 0 | 35 | 55 | mA | |
| Uitgangsstroom (Vin = 12V, Vout = 220V) | 0 | 24 | 35 | mA | |
| Eindklem spanning (SHDN) | Vshdn | 1.2 | — | Vin | volt |
| Eindklem uitgangsstroom (SHDN) | Ishdn | — | — | 2 | mA |
| Ruststroom zonder belasting (Vin = 12V, Vout = 170V) | Ioff | — | 15 | — | mA |
| Conversie-efficiëntie (Vin = 12-18V, 50% -80% nominale belasting) | Efficiëntie | — | 80 | — | % |
Opmerkingen:1. De SHDN-pin kan zwevend blijven; de zwevende statusoutput wordt ingeschakeld.2. Deze module heeft geen anti-reverse-functie. Zorg ervoor dat de polariteit van de ingangsspanning correct :1 x DC voedingsmodule
