Description
Specificaties:
- Ingang +: positieve invoer
- Ingang -: negatieve invoer
- Uitgang +: positieve output
- Uitgang -: negatieve output
- AAN / UIT: Uitgangsbedieningsknop
- S1: Modusselectietoets / geheugentoets
- Afmetingen: 47 x 41 x 16 mm (L x B x H)
- Gewicht: 25 g
- Ingangsspanning: DC 5-25V
- LED-indicator: Ja
- Uitgangsspanning: DC 0.5-25V (instelbaar)
- Continue uitgangsstroom: 2A (max)
- Continue ingangsstroom: 2A (max)
- Ingangs- / uitgangsvermogen: 25W (max)
Kenmerken:
- De in- en uitgangsspanning kan afwisselend worden weergegeven.
- Bootstatus kan vrij worden gedefinieerd.
- Met de functie van de knopschakelaar is het eenvoudig om de output te controleren.
- Hoog vermogen MOS-buis met omgekeerde verbinding beveiligingsschakeling, verbetert de werkefficiëntie en betrouwbaarheid.
Werkpatroonbeschrijving:
- Ingangsspanningsmodus: standaard opstarten naar ingangsspanningsmodus, LED-indicatielampje toont de status, uitgang is gesloten.
- Uitgangsspanningsmodus: druk eenmaal op S1 om over te schakelen naar de uitgangsspanningsmodus, LED-indicator gaat uit. Als de uitgang is uitgeschakeld, wordt 0FF weergegeven.
- Alternatieve modus: druk de ingangs- / uitgangsspanning S1 afwisselend in, en na 3 seconden schakelt het over naar displaydata (terug naar invoerspanningsweergavemodus).
- Geheugenmodel: Houd de toets S1 langer dan 2 seconden ingedrukt, de module onthoudt automatisch de huidige werkstatus als de standaard opstartstatus.
Test van spanningsgegevens:
- Boost efficiëntie:5,0V tot 12V / 1A efficiëntie 86,3%
- 7.4V tot 12V / 1A efficiëntie 88,7%
- 12V tot 18V / 1A efficiëntie 88,3%
- 18V tot 24V / 1A efficiëntie 87,3%
- Buck efficiëntie:5V tot 3.3V / 3A efficiëntie 74,2%
- 12V tot 5V / 3A efficiëntie 83,8%
- 24V tot 12V / 2A efficiëntie 86,4%
- 24V tot 18V / 2A efficiëntie 87,6%
Pakket inbegrepen:

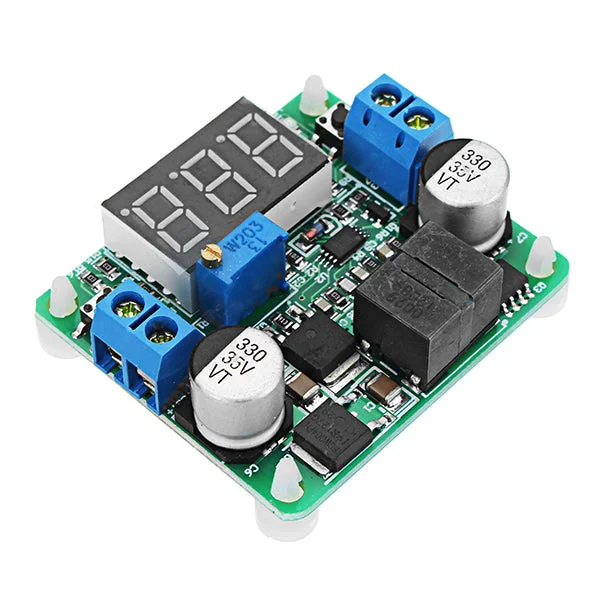

- 1 x DC-DC 5-25V boost en buck voedingsmodule
