Description

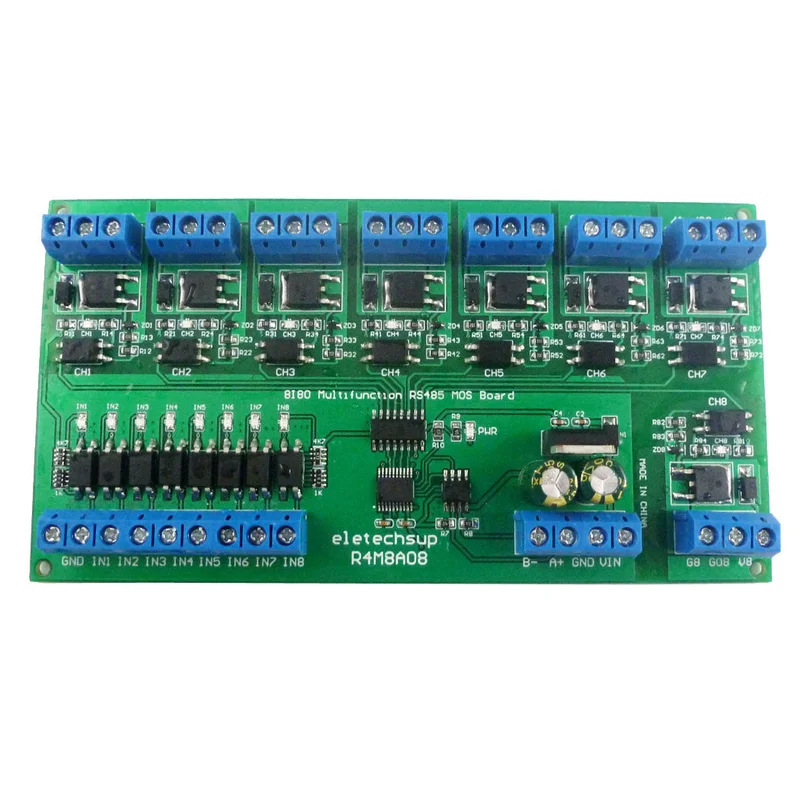

Omschrijving:1. Werkspanning: DC12V (Bereik 6-25V)2. Werkende stroom: 8-10MA (bij 12V)3. 8 foto-elektrische geïsoleerde ingangen (NPN laag niveau actief), de relatie tussen input en output kan worden ingesteld op geassocieerd (standaard) of niet-geassocieerd via commando’s.4. 8 foto-elektrische geïsoleerde uitgangen met de functies: ‘open’, ‘sluiten’, ‘momentary’, ‘zelfvergrendeling’, ‘interlock’, ‘vertraging’ – 6 commando’s.5. MODBUS RTU-commando’s, ondersteuning voor functiecodes 03, 06, 16.6. Bij het commando ‘vertraging’ is de maximale vertraging 255 seconden.7. MODBUS-commando’s kunnen worden uitgevoerd via seriële HyperTerminal of ‘Modbus Poll’.8. In de MODBUS-opdrachtmodus kunnen maximaal 64 apparaten parallel worden ondersteund.9. De standaard baudrate is 9600 BPS. De baudrate kan worden geselecteerd via jumpers: 2400, 4800, 9600, 19200 BPS.10. Afmetingen: 136 * 72 * 18 mm (alleen printplaat); 140 * 88 * 40 mm (met DIN rail doos).11. Gewicht: 75 g (alleen printplaat); 175 g (met DIN-raildoos).12. MOSFET belasting: 3,5-5V is 2A; 5-9V is 4A; 9-30V is 5A.
Invoer:Het model MOSFET is 20N06 en elk uitgangskanaal is een onafhankelijke besturingseenheid die elkaar niet stoort. Als de MOSFET defect is, heeft dit geen invloed op de werking van andere kanalen; vervang de MOSFET door een nieuwe.
Voordelen en nadelen ten opzichte van relaisborden:Voordelen: 1. Lage werkstroom, 8-10MA (bij 12V); 2. Geen geluid bij het schakelen tussen staten; 3. : 1. Laadstroom is beperkt tot 5A; 2. Kan alleen DC 3,5-30V spanning regelen.
Pin-functie:V1 (V2-V8): Positieve laad ingangGO1 (GO2-GO8): Negatieve belastingsuitgangG1 (G2-G8): Negatieve ingangsbelastingOpmerking: De uitgangsindicator (CH1 / 2 … 8 LED’s) is alleen actief als er belastingsvermogen is.
DIN rail doos parameters:Productmodel: UM72Kleur: groenBreedte: geschikt voor printplaat breedte UM72 (72 mm)Isolatieklasse: vlamvertragende VO-kwaliteitLengte backplane: geschikt voor printplaten van 136 mmNetto gewicht: 99 gramInstallatie: DIN35 en C45 rail
Toepassing:PLC IO uitbreidingskaartSmart Home, Domotica, Wiser Home;PTZ CCTV-cameraBeveiligingsmonitoringIdentificatiesysteem;Motor FW & BWAutomatische gordijnregeling
Typische applicaties:MODBUS RTU-opdrachtmodus (HEX), bediening kan op verschillende manieren: Seriële Hyper Terminal Control (handmatig CRC toevoegen), Modbus Poll-softwarebesturing (software voegt automatisch CRC toe), PLC- of MCU-procesbesturing.
Schakelschema:De voeding is DC 6-25V, de belasting is een DC 3.5-30V circuit. De bedrading is zoals weergegeven in de onderstaande afbeelding. De belasting ‘LOAD’ kan bestaan uit krachtige relais, LED-verlichting, ventilatoren, motoren, camera’s en andere DC 3,5-30V-apparatuur.
Seriële HyperTerminal:
Modbus-enquête:
