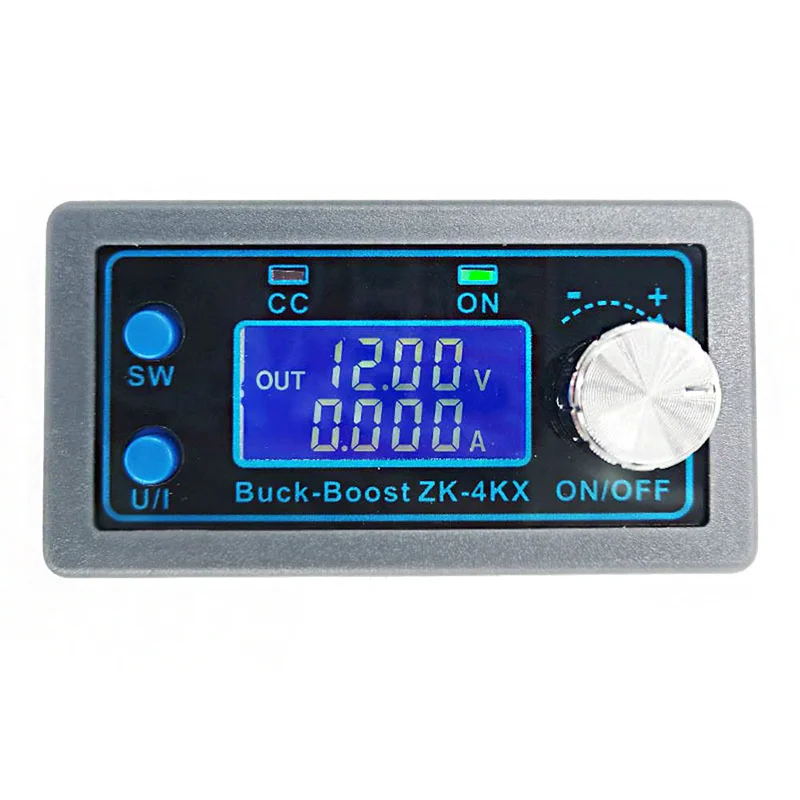

CNC DC-DC Buck Boost Converter 0.5-30V 4A-Snelle verzending

Description

Kenmerken:1. LCD-display toont invoer-/uitgangsspanning, uitgangsstroom/uitgangsvermogen/uitgangscapaciteit/werktijd;2. CNC-aanpassing, nauwkeurig en snel, kan spanning verhogen of verlagen, uitgangsspanning kan vrij worden ingesteld van 0.5-30V, limietstroom 0-4A is ook vrij instelbaar;3. Bescherming tegen omgekeerde aansluiting aan de invoerkant, waardoor het apparaat niet kan doorbranden;4. Bescherming tegen omgekeerde stroom aan de uitgang, geen extra diode nodig voor het opladen van de batterij;5. Het module kan standaard worden ingesteld op aan/uit;6. Meerdere softwarebeschermingsmechanismen zijn beschikbaar, en de beschermingsdrempel is instelbaar. Wanneer de werkparameters van de module de beschermingsdrempel overschrijden, wordt de uitgang automatisch afgesloten.7. Weinig uitgangsrimpel en PI-filter beschikbaar;8. Versterkte :Ingangsspanning: 5.0-30VUitgangsspanning: 0.5-30VUitgangsstroom: kan langdurig stabiel werken bij 3A, en kan 4A bereiken bij verbeterde warmteafvoerUitgangsvermogen: natuurlijke warmteafvoer 35W, versterkte warmteafvoer 50WSpanningsweergave resolutie: 0.01VStroomweergave resolutie: 0.001AConversie-efficiëntie: ongeveer 88%Zachte start: ja (bij hoge vermogens en belasting kan de module falen bij het opstarten)Beschermingsmechanisme:Ingangs omgekeerde aansluiting;Uitgangs omgekeerde stroom;Ingangs onderspanningsbescherming (4.8-30V instelbaar, standaard 4.8V)Uitgangs overspanningsbescherming (0.5-31V instelbaar, standaard 31V)Uitgangs overstroombescherming 0-4.1A (instelbaar, standaard 4.1A)Oververmogensbescherming (0-50W instelbaar, standaard 50W)Overtemperatuur bescherming (80-110℃ instelbaar, standaard 110℃)Timeout bescherming (0-100u instelbaar, standaard uit)Supercapaciteitsbescherming (0-60Ah instelbaar, standaard uit)Bedrijfsfrequentie: 180KHZAfmetingen: 79mm x 43mm x 26mmGebruiksmethode:1. Schakel de weergaveparameters in — in de normale interface, druk op SW om de weergave onder het scherm te schakelen, en wissel de weergave-inhoud tussen stroom A, vermogen W, capaciteit Ah en tijd h. Houd de SW-knop ingedrukt om de uplinkweergave op het scherm te schakelen en de weergave-inhoud tussen invoerspanning IN en uitgangsspanning OUT te wisselen.2. Stel de uitgangsspanning in — druk op de U/I-knop in de normale interface om de interface voor het instellen van constante spanning en stroom te openen. Een bepaald cijfer van de uitgangsspanning knippert. Draai de encoder naar links en rechts om de hoofd- en subwaarden aan te passen. Druk kort op de draaiknop om te kiezen welk cijfer van de uitgangsspanning moet worden ingesteld. Na het instellen, druk 2 keer op de U/I-knop om terug te keren naar de normale interface. Of keer automatisch terug naar de normale interface na 10 seconden inactiviteit.3. Stel de constante stroomwaarde in (dat wil zeggen, de maximale stroomwaarde die de module mag outputten) — druk op de U/I-knop in de normale interface om de interface voor het instellen van constante spanning en stroom te openen. Druk vervolgens op de U/I-knop en schakel over naar het instellen van de constante stroomwaarde. Je ziet een cijfer van de constante stroomwaarde knipperen. Draai de draaiknop naar links en rechts om de hoofd- en subwaarden aan te passen. Druk kort op de draaiknop om te kiezen welk cijfer de constante stroomwaarde moet instellen. Na het instellen, druk op U/I om de interface voor het instellen van constante spanning en stroom te verlaten en terug te keren naar de normale interface. Of keer automatisch terug naar de normale interface na 10 seconden inactiviteit.4. Stel de standaard aan/uit-toestand van de module in bij inschakelen — houd de U/I-knop ingedrukt in de normale interface om de parameterinstelling interface te openen. Je ziet “OPEN OFF” of “OPEN ON”. “OPEN OFF” betekent dat de uitgang standaard is UIT bij inschakelen, en “OPEN ON” betekent dat de uitgang standaard is AAN bij inschakelen. Houd de draaiknop ingedrukt om tussen de twee toestanden te schakelen. Na het instellen, houd de U/I-knop ingedrukt om terug te keren naar de normale interface.5. Instelling van beschermingsparameters en drempels — houd de U/I-knop ingedrukt om de parameterinstelling interface in de normale interface te openen. Druk op SW totdat de gewenste bescherming verschijnt. LUP — onderspanningsbescherming drempel; OUP — overspanningsbescherming drempel; OCP — overstroombescherming drempel; OPP — oververmogensbescherming drempel; OAP — supercapaciteitsbescherming drempel; OHP — timeout bescherming drempel; OTP — overtemperatuur bescherming drempel. Druk kort op de draaiknop om te selecteren welk cijfer je wilt instellen voor de beschermingsparameter. Houd de draaiknop ingedrukt om de beschermingsparameters in of uit te schakelen (alleen timeout bescherming en supercapaciteitsbescherming kunnen aan/uit worden gezet, andere beschermingsparameters zijn standaard ingeschakeld). Draai de encoder naar links en rechts om de parameters groter of kleiner te maken. Na het instellen, houd de U/I-knop ingedrukt om terug te keren naar de normale interface.6. Kalibratie van spanning en stroom — druk op de U/I-knop om de parameterinstelling interface onder de normale interface te openen. Druk op SW totdat een parameterinterface met CAL verschijnt. De kalibratie invoerspanning interface met het symbool CAL+IN+V; De kalibratie uitgangsspanning interface met het symbool CAL+OUT+V; De kalibratie uitgangsstroom interface met het symbool CAL+OUT+A. Draai de encoder naar links en rechts om de grootte van de parameters aan te passen. Na de aanpassing, houd de draaiknop ingedrukt om te bevestigen dat de aanpassing is voltooid, en de parameterwaarde knippert niet meer. Houd de U/I-knop ingedrukt om terug te keren naar de normale : om de nauwkeurigheid van de kalibratie te waarborgen, kan de kalibratie van de spanning alleen worden gestart bij meer dan 12V; Kalibratie van de stroom – start de kalibratie alleen wanneer de stroom boven de 1A :1. Het is verboden om een korte verbinding te maken tussen de invoer IN en de uitgang OUT van de module, anders zal de constante stroomfunctie falen.2. Zorg ervoor dat het vermogen van de voeding hoger is dan het vereiste vermogen van de uitgangsbelasting!3. Als de module met volle belasting wil outputten, moet de invoerspanning boven de 8V zijn. Wanneer de invoerspanning 5V is, is het uitgangsvermogen ongeveer 15W. De maximale stroomwaarde van de module is 4A, afhankelijk van het maximale uitgangsvermogen, bijvoorbeeld bij 17V mag de stroom niet groter zijn dan 2A.4. Wanneer deze module boven de 3A en 35W wordt gebruikt, zorg dan voor een goede warmteafvoer!!!5. De module heeft een onderspanningsbeschermingsfunctie, die standaard ongeveer 4.8V is (dit kan worden ingesteld), en de uitgang wordt automatisch losgekoppeld wanneer de waarde onder deze waarde ligt (let op dat de spanning op de modulepoort lager is dan de onderspanningsbeschermingsdrempel, en wanneer de invoerstroom relatief groot is, negeer de gedeeltelijke spanning op de invoerdraad niet).Inbegrepen:1 x CNC DC-DC Buck Boost Converter 0.5-30V 4A Power Module
