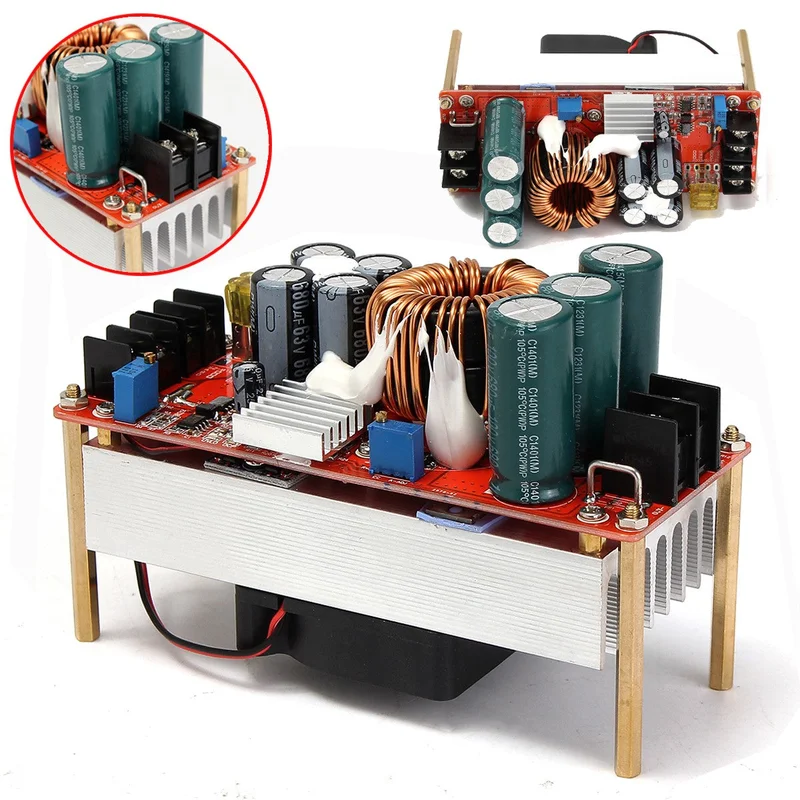

Boost converter 1500W 12-90V-Snelle verzending

Description

Omschrijving:

• Modulemodel: SZ-BT07CCCV-D1
• Module naam: 1500W boost constante stroom module
• Module aard: niet-geïsoleerde boost-module
• Ingangsspanning: DC10-60V
• Ingangsstroom: 10-30V ingangsspanning, maximale stroom 30A; 31-60V ingangsspanning, maximale stroom 25A
• Statische werkstroom: 15mA (bij 12V liter 20V, hoe hoger de uitgangsspanning, hoe meer de ruststroom zal toenemen)
• Uitgangsspanning: 12-90V traploos instelbaar (standaardoutput 19V, kan worden aangepast met een multimeter)
• Uitgangsstroom: 20A MAX, bij meer dan 15A is versterking van de warmtedissipatie nodig
• Constant stroombereik: 0.8-20A (+/- 0.3A)
• Input anti-reverse verbinding: Ja (150A voeding MOS anti-reverse)
• Bescherming tegen lage batterijspanning: Ja (instelbaar van 8-50V, zelfherstellend)
• Werktemperatuur: -40 ~ +85 graden (verbetert de warmteafvoer bij hoge omgevingstemperaturen)
• Werkfrequentie: 150 kHz
• Conversie-efficiëntie: 92% -97% (afhankelijk van input, uitgangsspanning, stroom en drukverschil)
• Ingang overstroombeveiliging: Ja (automatische beveiliging bij meer dan 35A)
• Kortsluitbeveiliging: Ja (dubbele kortsluitbeveiliging, veiliger in gebruik)
• Ingangsverbindingsbeveiliging: Ja (150A voeding MOS buis anti-reverse)
• Montagewijze: 4 koperen kolommen van 3 mm
• Bedradingsmethode: Klemmenblok (gebruik hoge stroom puur koperdraad)
• Module grootte: 130 mm x 52 mm x 84 mm (met hoge koperen kolom en ventilator); 130 mm x 52 mm x 67 mm (zonder koperen kolom en ventilator)
• Module gewicht: 490 gram
• Uitgangsvermogen: = ingangsspanning * 30A (bijvoorbeeld: ingang 12V * 30A = 360W)

Vermogen Beschrijving:

Het uitgangsvermogen is gerelateerd aan de ingangsspanning. Hoe hoger de ingangsspanning, hoe hoger het vermogen. Bijvoorbeeld: ingang 12V * 30A = 360W; ingang 24V * 30A = 720W; bij 36V is de ingangsstroom 25A en het maximale vermogen is 900W.

Voltage regulatie:

Gebruik een platte schroevendraaier om de potentiometer van de uitgang “V-ADJ” aan te passen voor het verhogen of verlagen van de uitgangsspanning.

Huidige regelgeving:

Stel de “CC A-ADJ” potentiometer in op het minimum, sluit de belasting aan en pas de potentiometer aan naar de benodigde stroom.

Ingang lage accubescherming aanpassing:

Stel de bescherming in om te voorkomen dat de accu te ver ontladen wordt. Gebruik een platte schroevendraaier om de RV1 in te stellen totdat de UVLO-lamp brandt.

Toepassingen:

• DIY voeding, 12V input en 12-50V output instelbaar.
• Stroomtoevoer voor elektronische apparaten.
• Voeding voor laptops, PDA’s en andere digitale producten.
• Mobiele notebook voeding met een lithium batterij.
• Zonnepaneel regelaar.
• Oplaadbare lithium batterijen.

Pakket inbegrepen:

• 1 x Boost constante stroom module

Afbeeldingen:
