Amplitude fase meeteenheid AD8302 5V 2,7 GHz-Snelle verzending

Description

Voorzien van:

• Maatregelen Gain / Loss en Phase tot 2,7 GHz
• Dual Demodulating Log Amps en Phase Maatregelen
• Invoerbereik -60 dBm tot 0 dBm in een 50 ohm systeem
• Accurate gain meting schaal (30 mV / dB)
• Typische nonlineariteit <0,5 dB
• Accurate phase measurement scaling (10 mV / Graad)
• Typische nonlineariteit: <1 Graad
• Meet / Controller / Niveau Vergelijkende Modes
• Werkt uit voedingsspanning van 2,7 V-5,5 V
• Stabiele 1.8 V referentiespanning uitgang
• Kleine signaal envelop bandbreedte van gelijkstroom tot 30 MHz
• PCB formaat: 42mm x 30.5mm
• Werkspanning: 5V

Toepassing:

• RF / IF PA Linearisatie
• Precieze RF Power Control
• Monitoring en diagnose van externe systemen
• Retourverlies / VSWR-metingen
• Log ratio functie voor AC signalen

Pakket inbegrepen:

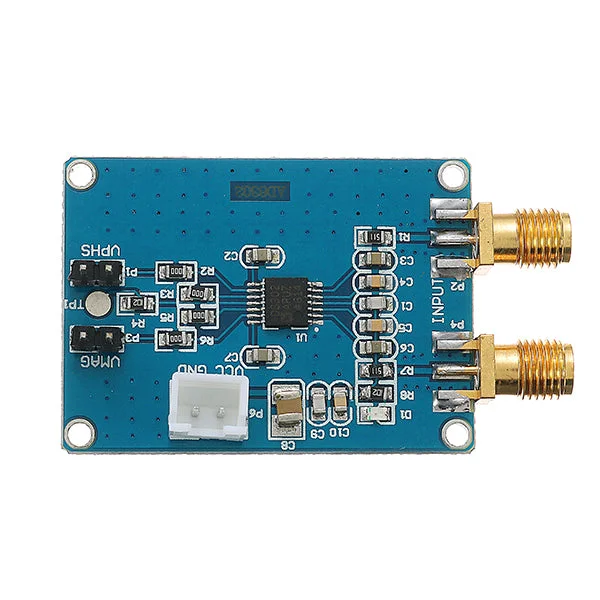

• 1 x AD8302 amplitudefase meetmodule
