Description

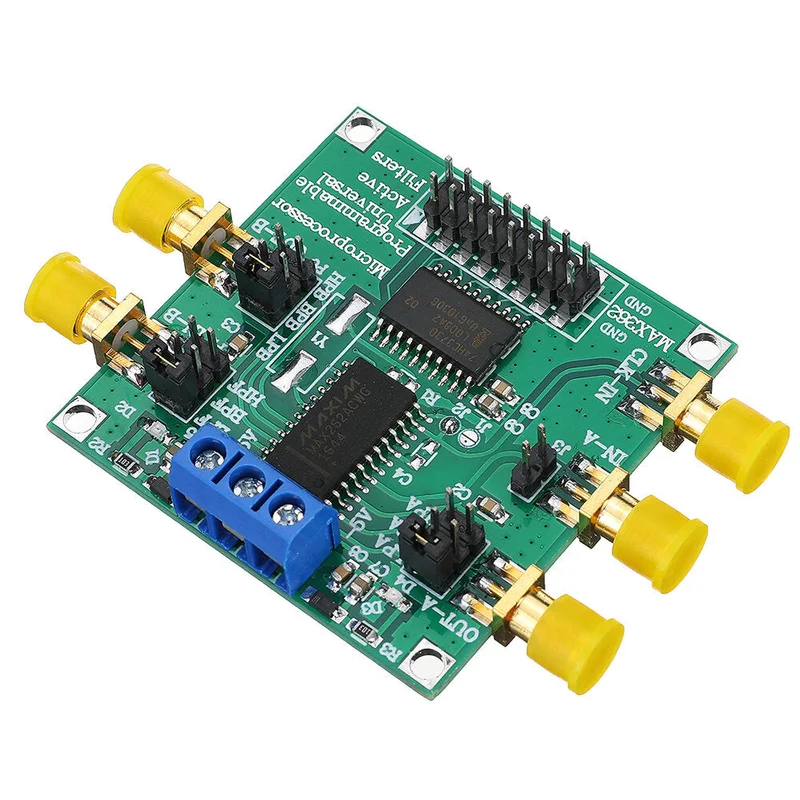

Beschrijving:Deze actieve filtermodule is ideaal voor digitale signaalverwerking, communicatie en automatische besturing. Het maakt gebruik van een operationele versterker en RC-componenten, wat zorgt voor een hoge nauwkeurigheid van de parameters. De programmeerbare filterchip kan eenvoudig worden ingesteld met behulp van een microcontroller. Het filter kan worden geconfigureerd als laagdoorlaat-, hoogdoorlaat-, banddoorlaat-, bandstop- en all-passfilter.
Functies:1. Voorzien van filterontwerpsoftware en een microprocessorinterface;2. Ondersteunt 64 verschillende centrale frequenties (f0), 128 kwaliteitsfactoren (Q) en 4 werkmodi;3. Middenfrequentie (f0) en kwaliteitsfactor (Q) kunnen onafhankelijk worden geprogrammeerd;4. Biedt drie klokingangen (externe klokingang, RC-oscillator en kristalapparaten);5. Centrale frequentiebereik van 1Hz tot 140kHz, maximale ingangsklok van 4MHz;6. Eenvoudige filtercircuitstructuur met minder externe componenten en compact formaat;7. Ondersteunt laagdoorlaat-, hoogdoorlaat-, banddoorlaat-, bandstop- en all-passfilter;8. Kan A, B eentraps invoer en uitvoer zijn, evenals een AB-cascade van twee niveaus;9. Afmetingen: 50 x 50 mm10. Gewicht: 22 gram
Pinbeschrijving:V + – positieve voedingsingang;V – – negatieve voedingsingang;GND – analoge aarde;CLKA – externe kristaloscillator en klokingang voor filter A;CLKB – klokingang voor filter B;CLKOUT – klokuitgang voor kristaloscillator en RC-oscillatie;OSCOUT – verbinding met kristal- of RC-oscillator;INA, INB – signaalingangen van het filter;BPA, BPB – banddoorlaatfilteruitgangen;LPA, LPB – laagdoorlaatfilteruitgangen;HPA, HPB – hoogdoorlaatfilteruitgangen;WR – schrijft naar de actieve invoer;A0, A1, A2, A3 – adresinvoer voor filterinstellingen;D0, D1 – gegevensinvoer voor f0 en Q instellingen;OP OUT – versterkeruitgang van de module;OP IN – inverterende ingang van de versterker.
Pakket bevat:1 x actieve filtermodule
