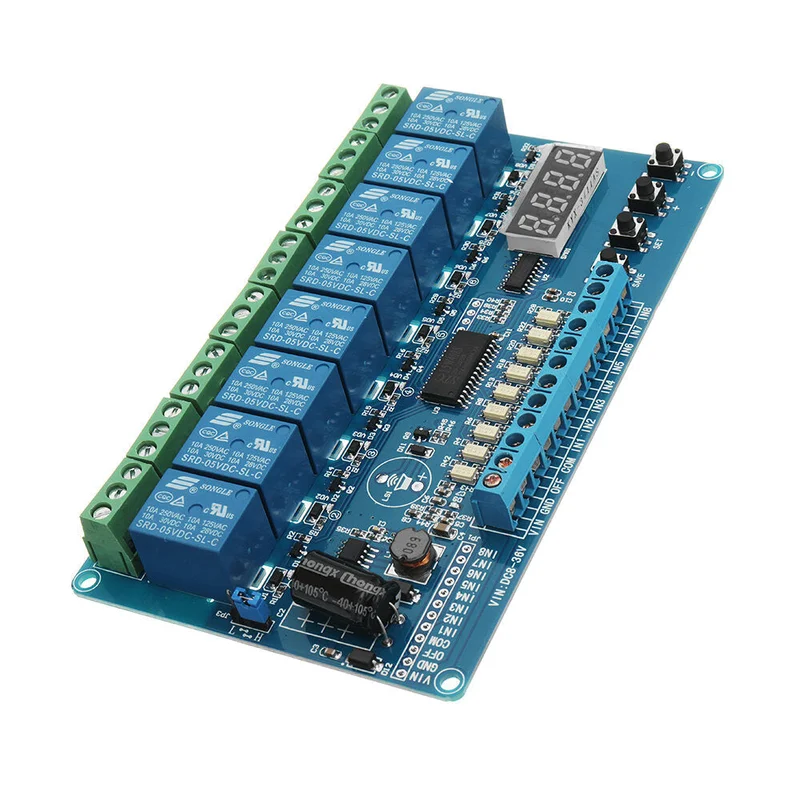

8-Kanaals multifunctionele relaismodule DC 8V naar 36V-Snelle verzending

Description

Specificaties:

• Werkspanning: DC 8V-36V (grens werkspanning DC 6V-45V)
• Nominaal vermogen:
• Statisch vermogen <0.1W (wanneer het relais niet is ingeschakeld)
• Dynamisch vermogen <3.0W (wanneer het relais volledig is ingeschakeld)
• Werktemperatuur: -20 °C tot 60 °C (limiet bedrijfstemperatuurbereik -30 °C tot 70 °C)
• Laadcapaciteit:
• Relais open normaal de poortbelasting: DC 0-30V / 10A, AC 0-250V / 10A
• Relais normaal gesloten poort laadvermogen: DC 0-28V / 10A, AC 0-125V / 10A
• Afmetingen: 140 * 80 * 20 mm (lengte * breedte * hoogte)

Module-interface:

• Modulespanning / signaalingang: 12-draads interface, alle interfaces hebben aansluitklemmen voor gebruiksgemak
• Relaisuitgang: 24-draads interface, alle klemmen hebben klemmenblokken
• 1. VIN: gelijkstroomvoeding positief
• 2. GND: gelijkstroomvoeding negatief
• 3. UIT: voedingscontroleterminal (uitschakelen bij hoog niveau)
• 4. COM: gemeenschappelijk uiteinde van de ingangsaansluiting van het foto-elektrische isolatiesignaal
• 5. IN1-IN8: interface voor detectie van invoersignalen

• De interface voor ingangsdetectie kan actief hoog of actief laag zijn. De gebruiker kan selecteren via de COM-poort. Als COM is verbonden met H, is IN1-IN8 actief hoog. Als COM is verbonden met L, is IN1-IN8 actief laag.
• Triggerspanning (COM, IN1-IN8 poortspanning): overschrijd niet 5V voor hoog niveau en overschrijd 0,8V niet voor laag niveau.

Pakket bevat:

• 1 x 8-kanaals multifunctionele relaismodule
