Description
Handleiding: Klik hier om te openen
Beschrijving:
- Bedrijfsspanning: DC 12V
- Bedrijfsstroom: Standby-stroom (alle relais gesloten) 15MA, 1 relais open 41MA, 2 relais open 69MA, 3 relais open 96MA, 4 relais open 123MA, 5 relais open 150MA, 6 relais open 177MA, 7 relais open 203MA, 8 relais open 229MA.
- Stuur opdrachten via Android Bluetooth APP om relais aan en uit te schakelen (we bieden een Bluetooth APP, u kunt ook uw eigen APP gebruiken om relais te bedienen).
- Ondersteunt de opdrachten: “Momentary”, “Self-locking”, “Interlock”, “open”, “close”.
- Bluetooth-naam en pincode (toegangswachtwoord) kunnen worden gewijzigd met “UST to TTL232”.
- Afmetingen: 96 x 68 x 19 mm.
Typische applicaties:
- Home verlichtingssysteem
- Afstandsbediening schakelaar
- Op afstand vergrendelen
- Garagedeur afstandsbediening
- Smart Home / Home Automation
- DC 12V LED verlichting
- Fluorescerende lamp
- AC DC motor
- Automotive electronics
- Industriële automatisering en controle
- Toegangscontrolesysteem
- Beveiligingsmonitoring
Schakelschema:

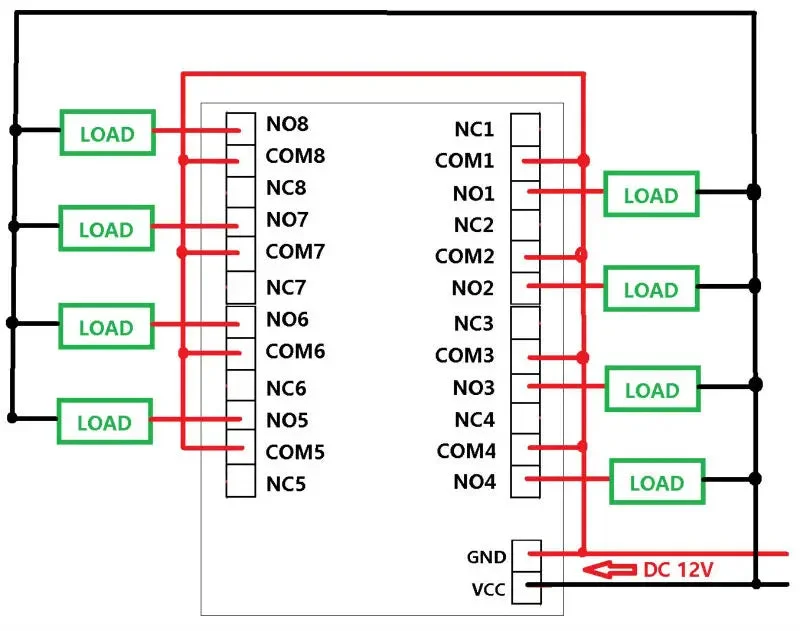

- DC 12V controlecircuit, bedradingsschema hieronder. ‘LOAD’ kan LED-lampen, ventilatoren, motoren en andere DC 12V apparatuur zijn.
- DC 1-110V OF AC 85-265V stuurcircuit, bedradingsschema hieronder. “LOAD” kan LED-verlichting, ventilatoren, motoren en andere AC-apparatuur zijn.
Notitie:Alleen voor Android OS, ondersteunt Apple OS niet.
Pakket inbegrepen:
- 1 x DC 12V 8-kanaals Bluetooth-relaismodule
