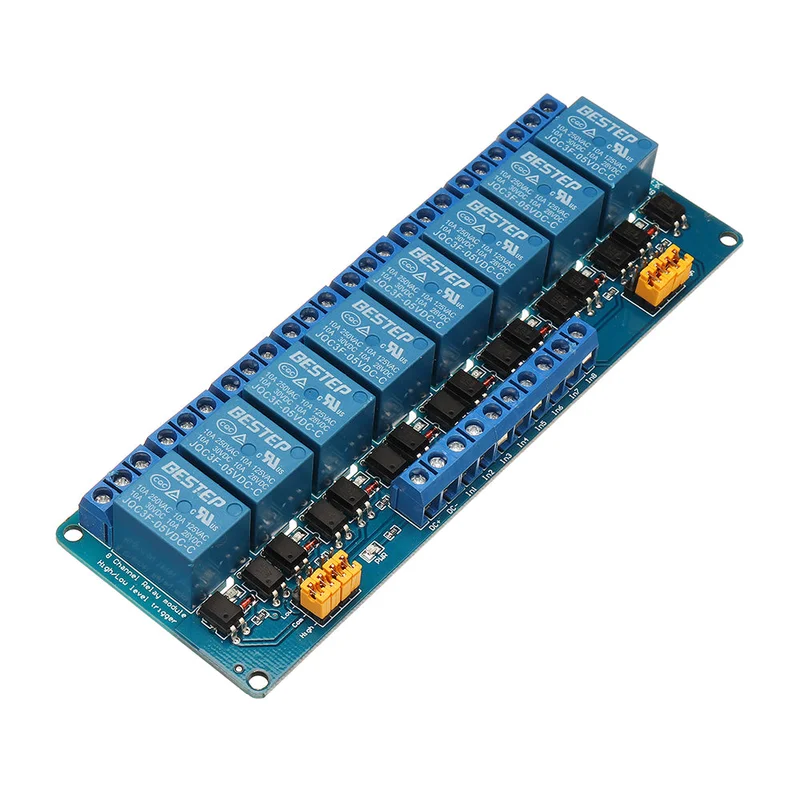

8-Kanaals 5V relaismodule met hoog en laag niveau-Snelle verzending

Description

Beschrijving:

Maximale belasting: AC 250V / 10A, DC 30V / 10A.

De isolatie van de optocoupler zorgt voor sterke rijvaardigheid en stabiele prestaties, met een trigger-stroom van 5mA.

Werkspanning is 5V.

Elk kanaal van de module kan worden ingesteld met een hoge jumper of een trigger op laag niveau.

Fouttolerant ontwerp: zelfs als de bedieningsleiding kapot is, zal het relais niet werken.

Voedingsindicator (groen) en 8 relaisstatusindicatoren (rood).

Het interfaceontwerp is gebruiksvriendelijk; alle interfaces kunnen rechtstreeks via de terminals worden verbonden, wat het gebruik vergemakkelijkt.

Module grootte:142 mm x 50 mm x 18,5 mm (lengte x breedte x hoogte).

Er zijn 4 vaste boutgaten, met een diameter van 3,1 mm en een afstand van 67 mm x 44,5 mm.

Module-interface:

• DC +: sluit de positieve pluspool aan.
• DC -: sluit de negatieve minpool aan.
• IN1-IN8: afhankelijk van de instelling van elk kanaal, kan de corresponderende relaiswerking worden bestuurd door een hoog of laag niveau.
• Relaisuitgang: er is een 24-draads interface, alle interfaces kunnen direct op de lead worden aangesloten voor gebruiksgemak.
• NO1 – NO8: relais normaal open, het relais is in rust voordat het wordt ingetrokken en maakt vervolgens een korte verbinding met de COM.
• COM1 – COM8: gemeenschappelijke interface voor relais.
• NC1 – NC8: relais normaal gesloten, kort verbonden met COM vóór intrekken en opgeschort na intrekken.

Hoog en laag trigger-optie:

• S1-S8 is de triggerselectie op hoog niveau voor relais 1 tot 8.
• Wanneer COM kort verbonden is met LAAG, is het corresponderende relais een LAGE niveau-trigger. Wanneer COM kort verbonden is met hoog, is het een hoog-niveau trigger.

Pakket inbegrepen:
