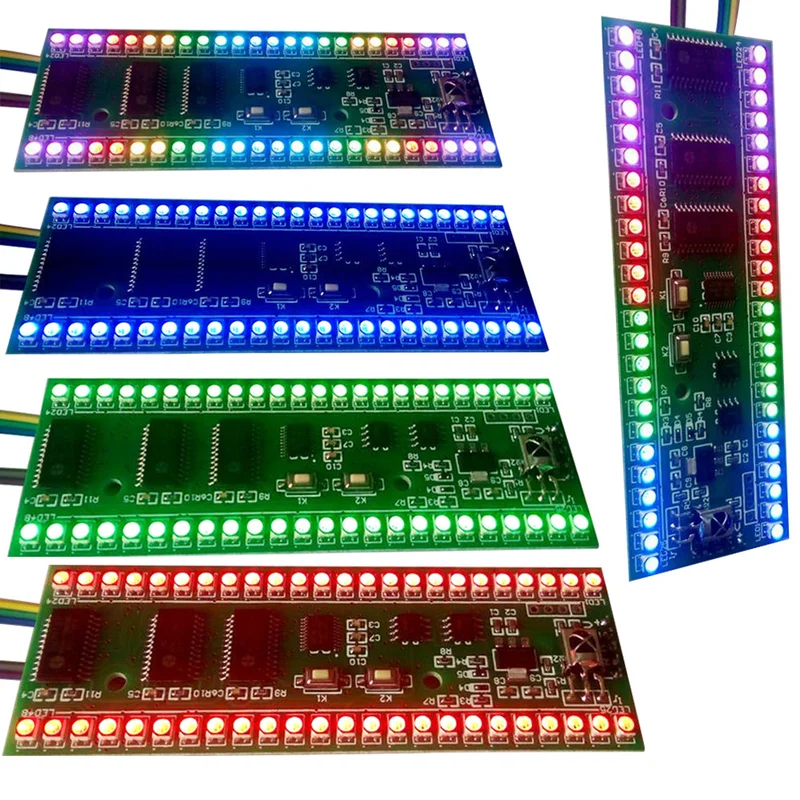

5V RGB LED bord audio-niveau-indicator VU meter dual channel 24 LED-Snelle verzending

Description

Beschrijving:

Deze driekleurige SMD LED biedt een kleurrijke, flexibele kleurconfiguratie met verschillende kleurenschema’s. U kunt een specifiek kleurenschema instellen voor elk punt en de helderheid en gevoeligheid aanpassen. De infrarood afstandsbediening is zelflerend en ondersteunt alleen het NEC-formaat, wat veel voorkomt. Dit product kan worden gebruikt met televisies, settopboxen en andere afstandsbedieningen.

Afmetingen:100 mm x 35 mm x 12,5 mm (lengte x breedte x dikte)

Geïnstalleerde hartafstand met twee gaten:52 mm

Gatdiameter:3,2 mm (montagegaten rond de bedradingsisolatie)

Voeding:DC 5V – 6V / 250 mA (maximale stroom is de totale LED-stroom bij hoogste helderheid, meestal minder dan 100 mA)

Audio signaal:Sluit de drie lijnen aan op de koptelefoonaansluiting: signaalgrond (samen met de negatieve kracht van het bord), linker geluidskanaal en rechter kanaal.

Functionele status en knoppenbediening:K1 en K2 zijn de twee knoppen, met korte en lange drukfuncties.

1. Niveauweergavestatus:Na inschakeling toont het de helderheid, figuur, kleurenschema en gevoeligheid op normaal niveau.

Knopfuncties:

• K1 / patroonkeuze: klik om een patroon te selecteren, het patroon cycled terug naar het begin.
• K1 lang indrukken: ga naar de status van kleurenschema-selectie.
• K2 / gevoeligheid selecteren: klik om het gevoeligheidsniveau te veranderen.
• K2 lang indrukken: ga naar helderheidsaanpassingsstatus.

2. Helderheidsaanpassingsstatus:De linkerzijde toont 24 heldere LED’s (8 rood, 8 groen, 8 blauw) en rechts de huidige helderheid.

Knopfuncties:

• K1 / klik voor hoger helderheidsniveau.
• K1 lang indrukken: terug naar de helderheid van de displaystatus.
• K2 / klik voor lager helderheidsniveau.
• K2 lang indrukken: sla de helderheid op en keer terug naar de niveauweergavestatus.

3. Kleurregeling selectie status:De LED’s tonen de huidige kleur en de modus LED’s geven de piekkleur aan.

Knopfuncties:

• K1 / klik om de volgende geprefabriceerde kleurenconfiguratie te selecteren.
• K1 lang indrukken: sla de huidige weergavestatus op.
• K2 / druk om de volgorde te wijzigen.
• K2 lang indrukken: ga naar aangepaste kleurconfiguratiestatus.

4. Aangepaste kleurconfiguratiestatus:De LED’s tonen een aangepaste kleur en de modus LED’s geven de huidige kleur aan.

Knopfuncties:

• K1 / klik om de geselecteerde LED omhoog te verplaatsen.
• K1 lang indrukken: verander de kleur naar de volgende in de cyclus.
• K2 / klik om de geselecteerde LED omlaag te verplaatsen.
• K2 lang indrukken: sla het huidige kleurenschema op.

5. Infrarood leren sleutel status:Voer de status van alle lichten uit met K1 en K2 om naar de niveauweergavestatus te retourneren.

Verpakking inbegrepen:

• 1 x 5V RGB MCU instelbaar weergavepatroon dual channel 24 LED-niveau-indicator
