5V 2×18650 lithium batterij oplader met gentegreerde boost module en batterijhouder-Snelle verzending

Description

Voorzieningen:

• Boost- en laadregeling met lithiumbatterijbescherming en ononderbroken voeding, multifunctionele integratie voor eenvoudig gebruik zonder complexe bedrading.
• De schakelaar kan functioneren als een laagvermogen mobiele DC-voeding, als UPS-voeding en als lithiumbatterijlader.
• Ontwerp met batterijhouder voor eenvoudige vervanging van de batterij.
• Aparte laadpoort voor flexibele bedrading op elke gewenste positie.

Voordelen:

• De stroomtoevoer laadt de batterij op terwijl de boostoutput actief is.
• De batterij kan eenvoudig worden verwijderd wanneer de voeding is ingeschakeld.
• De voeding kan op elk moment worden losgekoppeld wanneer de batterij van stroom wordt voorzien.
• Bij voeding of batterij kan de belasting continu functioneren (UPS-functie).
• Bij niet-gebruik van de UPS-functie kan de batterij ook als gewone draagbare stroombron worden gebruikt.
• De laadstroomvoorziening is zo aangesloten dat deze de laadstroom van de batterij niet beïnvloedt, waardoor de batterij snel kan worden opgeladen.

Notitie:

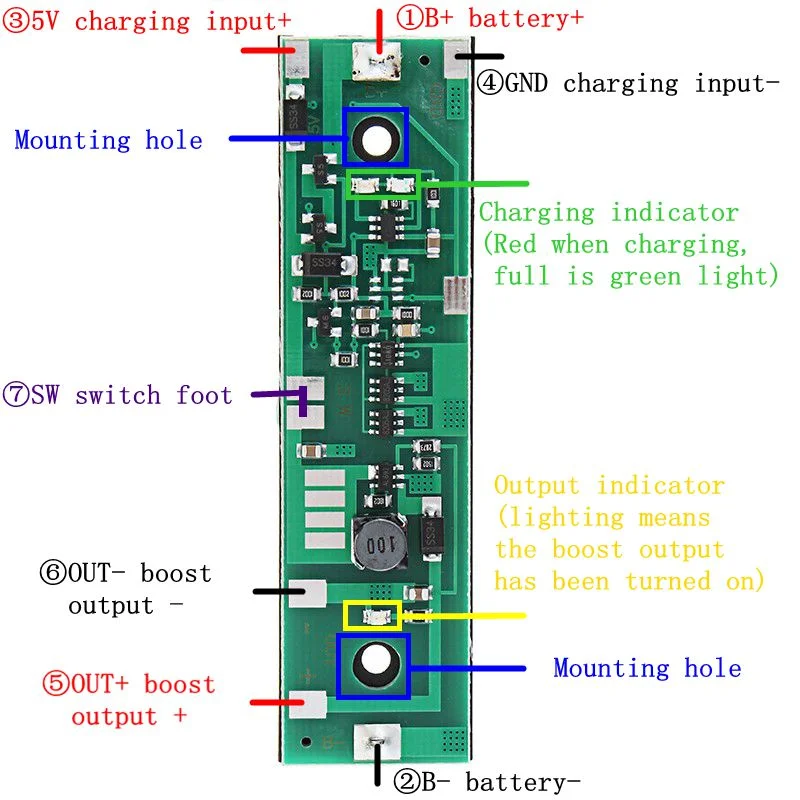

• De 3/4 pin voor opladen moet worden aangesloten op DC5V met een laadstroom van maximaal 500mA. De voeding moet minimaal 3W hoger zijn dan het belastingverbruik.
• Bijvoorbeeld: als de belasting ≤ 2W is, kan een 5V1A laadstroomvoorziening worden gebruikt.
• De SW-schakelaarpin kan in serie worden geschakeld om het boostuitgangscircuit te regelen. Bij geen schakelfunctie kan de SW-pin kort worden verbonden voor normale werking.
• Output positieve en negatieve polen 5/6 pin voor de lading, aanbevolen normale toestand ≤ 5W, voorbijgaande ≤ 8W.
• Bij 5V uitgang, aanbevolen normale laadstroom ≤ 1A; bij 6V ≤800mA; bij 9V ≤500mA; bij 12V ≤400mA.
• Beveiliging tegen overlading, ontlading, stroombegrenzer, oververhitting en kortsluiting. Bij kortsluiting wordt de beveiliging niet uitgevoerd en activeert de verbinding met 5V opladen automatisch de heruitvoer.

Voorzorgsmaatregelen:

• Wees voorzichtig met de componenten op het bord, deze kunnen gemakkelijk beschadigd raken door soldeerbouten of statische elektriciteit. Zorg ervoor dat de soldeerbout geaard is en draag bij voorkeur antistatische handschoenen.

Pakket bevat:

• 1 x 18650 lithiumbatterij versterkermodule (batterij niet inbegrepen)

Afbeeldingen:
