Description
Beschrijving:
Deze ontwikkelingskaart maakt gebruik van een Micro USB-kabel voor voeding, en is compatibel met smartphone- en datakabels. Let op: het ondersteunt geen USB Mini voeding.

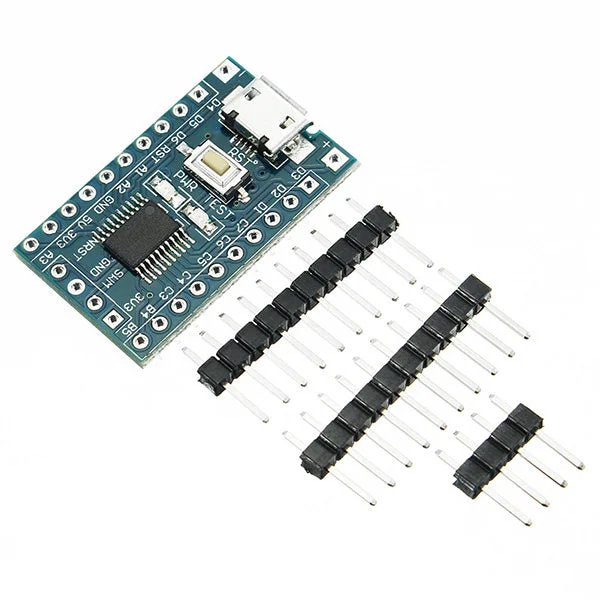

Belangrijkste kenmerken van de STM8S core board:
- Gebruik van STM8S103F3P6 als de hoofd-IC.
- 2,54 mm pinnen beschikbaar op het bord of voedingspaneel, met een ingangsspanningsbereik van 4.5V-15V.
- Kan 3.3V via de pin naar buiten doorgeven.
- 5V pin spanning is de ingangsspanning van de module.
- Alle pennen zijn toegankelijk, met labels naast de pinnen, inclusief een resetknop, power LED en een LED voor programmatoepassingen.
- Klein maar perfect ontworpen.
- Ondersteunt SWIM debug modus.
Technische informatie:
De basisbordschema’s zijn beschikbaar in PDF-formaat en zijn getest. Het testprogramma laat een knipperende LED zien, zodat u kunt bevestigen dat het kernbord goed functioneert. Ondersteunt IAR en STVD ontwikkelingsomgevingen met registratie en routinematige werking van bibliotheekfuncties zoals timer routines, UART zend- en ontvangstroutines, klokschakelroutes, AD routines, enzovoort.
STM8S103F3 prestatievergelijking:
- STM8S003F3 chips hebben slechts 128 bytes EEPROM, terwijl STM8S103F3 640 bytes heeft.
- STM8S003F3 chip FLASH kan slechts 100 keer gewist worden, terwijl STM8S103F3 tienduizend keer gewist kan worden.
- STM8S103F2 chip FLASH heeft slechts 4K bytes, terwijl STM8S103F3 8K bytes heeft.
Conclusie: STM8S003F3 is alleen geschikt voor volwassen producten, terwijl STM8S103F3 geschikt is voor ontwikkeling. Deze ontwikkelingskaart maakt gebruik van deze chip.
Afmetingen: 28mm x 17mm x 5mm
Pakket inbegrepen:
- 5 x STM8S103F3P6 systeemkaart
